Mjerenje ravnoteže faza trofaznog motora kritičan je aspekt u osiguravanju njegovog učinkovitog i pouzdanog rada. Kao dobavljač ispitnih stolova za motore, razumijemo važnost točnog mjerenja ravnoteže faza i ulogu naših ispitnih stolova u ovom procesu.
Razumijevanje ravnoteže faza trofaznog motora
Trofazni motor radi na trofaznu struju. Idealan scenarij je da tri faze imaju jednake razlike u naponu, struji i faznom kutu. Svaka neravnoteža u ovim parametrima može dovesti do raznih problema kao što su povećana potrošnja energije, smanjena učinkovitost motora, pregrijavanje, pa čak i preuranjeni kvar motora. Ravnoteža faza se obično mjeri u smislu neravnoteže napona i neravnoteže struje.
Neravnoteža napona nastaje kada naponi triju faza nisu jednaki. To može biti uzrokovano problemima u sustavu napajanja, kao što su neuravnotežena opterećenja na distribucijskoj mreži ili neispravni transformatori. Neravnoteža struje, s druge strane, često je rezultat problema unutar samog motora, kao što su kvarovi namota ili neravnomjerno opterećenje.
Kako uređaj za ispitivanje motora mjeri ravnotežu faza
Naši stolovi za ispitivanje motora opremljeni su naprednim senzorima i mjernim sustavima za precizno mjerenje ravnoteže faza trofaznog motora.
Mjerenje napona
Prvi korak u mjerenju ravnoteže faza je mjerenje napona svake faze. Naši ispitni stolovi opremljeni su visokopreciznim senzorima napona koji mogu mjeriti napon svake faze s velikom točnošću. Ovi senzori su spojeni na priključke motora, a izmjerene vrijednosti napona bilježi sustav za prikupljanje podataka ispitnog stola.
Ispitni uređaj zatim izračunava prosječni napon tri faze. Neravnoteža napona se utvrđuje usporedbom odstupanja svakog faznog napona od prosječnog napona. Formula za izračunavanje neravnoteže napona je:
[ \text{Neravnoteža napona}(%)=\frac{\text{Maksimalno odstupanje od prosječnog napona}}{\text{Prosječni napon}}\times100% ]
Ovaj izračun pomaže u kvantificiranju stupnja neravnoteže napona u trofaznom sustavu. Ako neravnoteža napona prijeđe određeni prag (obično oko 2 - 3%), to ukazuje na problem koji treba riješiti.
Mjerenje struje
Osim mjerenja napona, naši ispitni stolovi također mjere struju u svakoj fazi. Senzori struje, kao što su strujni transformatori ili senzori s Hallovim efektom, koriste se za mjerenje struje koja teče kroz svaku fazu motora. Slično mjerenju napona, ispitni uređaj bilježi trenutne vrijednosti svake faze i izračunava prosječnu struju.
Neravnoteža struje izračunava se pomoću slične formule kao i neravnoteža napona:
[ \text{Trenutna neravnoteža}(%)=\frac{\text{Maksimalno odstupanje od prosječne struje}}{\text{Prosječna struja}}\times100% ]
Neuravnoteženost struje može biti znak problema s namotima motora, kao što su kratki spojevi ili otvoreni krugovi. Preciznim mjerenjem trenutne neravnoteže, naši ispitni stolovi mogu pomoći u ranom otkrivanju ovih problema i sprječavanju daljnjeg oštećenja motora.
Mjerenje faznog kuta
Drugi važan aspekt ravnoteže faza je fazni kut između tri faze. U uravnoteženom trofaznom sustavu, fazni kut između svake faze je 120 stupnjeva. Naši ispitni stolovi koriste napredne tehnike mjerenja faza za određivanje faznih kutova triju faza.
Mjerenje faznog kuta je ključno jer svako odstupanje od idealnog faznog kuta od 120 stupnjeva također može ukazivati na probleme u motoru ili sustavu napajanja. Na primjer, razlika u faznom kutu koja se znatno razlikuje od 120 stupnjeva može uzrokovati neravnomjernu proizvodnju momenta u motoru, što dovodi do vibracija i smanjene učinkovitosti.
Važnost točnog mjerenja ravnoteže faza
Precizno mjerenje ravnoteže faza bitno je iz nekoliko razloga. Prvo, pomaže u osiguravanju učinkovitog rada motora. Uravnoteženi trofazni motor troši manje energije i radi mirnije, što rezultira nižim operativnim troškovima. Drugo, može spriječiti prijevremeni kvar motora. Ranim otkrivanjem i ispravljanjem faznih neravnoteža možemo izbjeći probleme kao što su pregrijavanje i prekomjerno trošenje komponenti motora.
Štoviše, mjerenje ravnoteže faza također je važno za usklađenost s industrijskim standardima. Mnoge industrije imaju posebne zahtjeve za ravnotežu faza trofaznih motora, a točna mjerenja pomažu u osiguravanju da motori zadovoljavaju te standarde.
Dodatne mogućnosti testiranja naših uređaja za ispitivanje motora
Uz mjerenje ravnoteže faza, naši stolovi za ispitivanje motora nude širok raspon drugih mogućnosti ispitivanja. Na primjer, nudimoDC Hipot Test setkoji se koristi za ispitivanje izolacijskog otpora namota motora. Ovaj test pomaže u otkrivanju kvara ili curenja izolacije, što može biti glavni uzrok kvara motora.

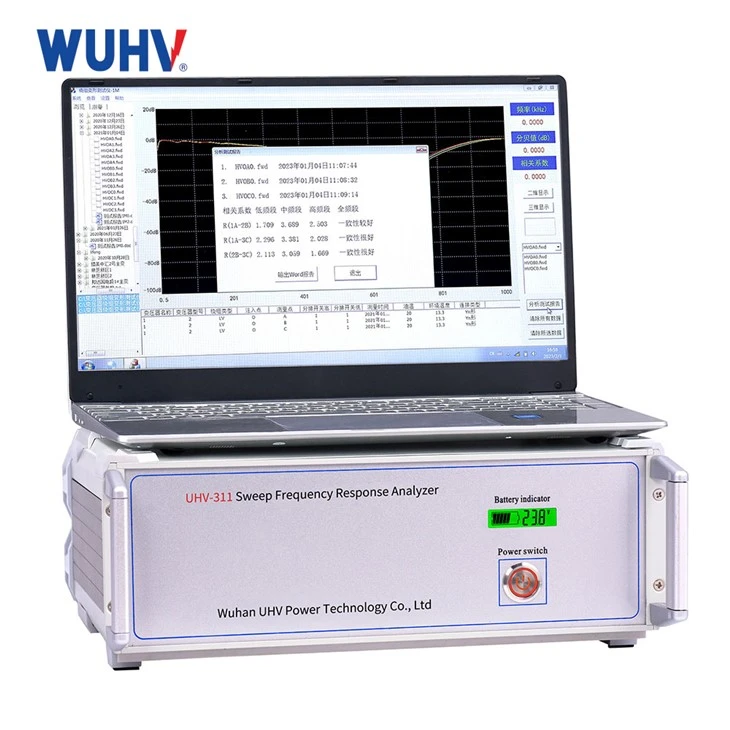

Također pružamoSFRA ispitni uređajza ispitivanje mehaničkog integriteta namota motora. Ovaj test može otkriti bilo kakvo mehaničko oštećenje ili deformaciju u namotima, što može utjecati na performanse motora.
Nadalje, našSustav za ispitivanje transformatoramože se koristiti za ispitivanje performansi transformatora koji se često koriste zajedno s trofaznim motorima. Ovaj sveobuhvatni sustav testiranja pomaže u osiguravanju ukupne pouzdanosti sustava napajanja.
Obratite nam se za potrebe testiranja motora
Ako ste u potrazi za pouzdanim stolom za ispitivanje motora za mjerenje ravnoteže faza vaših trofaznih motora, ne tražite dalje. Naši stolovi za ispitivanje motora dizajnirani su za točna i pouzdana mjerenja, pomažući vam da osigurate učinkovit i siguran rad svojih motora.
Imamo tim iskusnih inženjera koji mogu pružiti tehničku podršku i smjernice za korištenje naših ispitnih stolova. Bilo da ste mali proizvođač ili veliko industrijsko poduzeće, možemo ponuditi prilagođena rješenja koja ispunjavaju vaše specifične zahtjeve ispitivanja.
Kontaktirajte nas već danas kako bismo razgovarali o vašim potrebama za ispitivanje motora i kako bismo istražili kako naši stolovi za ispitivanje motora mogu koristiti vašem poslovanju. Radujemo se suradnji s vama kako bismo osigurali optimalne performanse vaših trofaznih motora.
Reference
- "Osnove električnih strojeva" Stephena J. Chapmana
- "Analiza i dizajn elektroenergetskog sustava" J. Duncan Glover, Mulukutla S. Sarma i Thomas J. Overbye
- Industrijski standardi koji se odnose na ispitivanje trofaznog motora i mjerenje ravnoteže faza.
