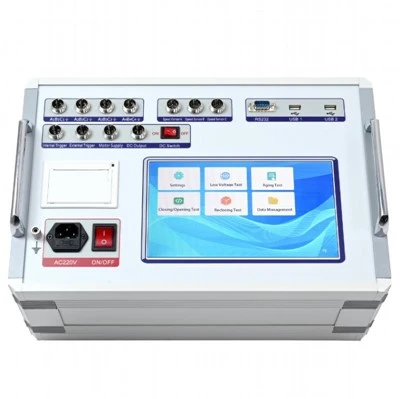

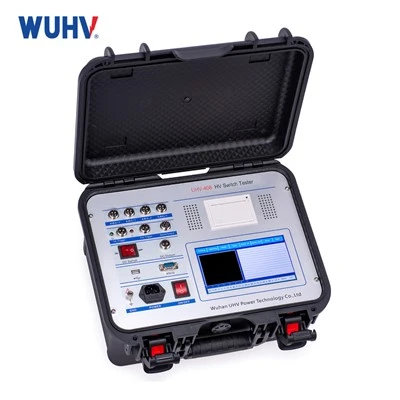

CB analizator

Prednosti proizvoda

1.8. 4- inčni zaslon u boji visoke svjetlosti-Jasno vidljivo na sunčevoj svjetlosti, s intuitivnim sučeljem zaslona osjetljivog na dodir.

2. Termički pisač s brzinom-Omogućuje brzo ispis testnih podataka na licu mjesta.

3. Izgrađeno operativno napajanje-Eliminira potrebu za vanjskim izvorom napajanja. Pruža podesivi DC 20-265 V s 20A strujom za testove s niskim naponom.

4. Sumprenzivan senzorski apartman -Uključuje linearne, rotacijske i univerzalne senzore s svestranim nosačima za ugradnju za jednostavnu instalaciju.

5.Compatibilno sa svim glavnim tipovima prekidača -Prikladno za SF6 sklopke, GIS uređaje, vakuumske sklopke i prekidače ulja.

6. Jedna sveobuhvatna prikupljanje podataka-Bilježi sve relevantne parametre u jednom testu.

7. Spremna unutarnja pohrana -Pohranjuje do 30, 000 testni zapisi s arhiviranjem u stvarnom vremenu.

8.USB sučelje -Omogućuje izravan prijenos podataka na računalo za analizu i pohranu.

9.Advažna dijagnostika -Mjere do 12 kontaktnih točaka, 6 otpora za zatvaranje i višestrukih uvjeti za uzemljenje.

10. Analiza krivuljeUspoređuje više testnih ciklusa za generiranje standardnih krivulja omotnice za dijagnozu grešaka.

11.Robust dizajn anti-interferencije-Osigurava pouzdan rad čak i u 800kV trafostanicama.


Zašto je potrebno testirati prekidače visokog napona?

Što je prekidač visokog napona?

Visokonaponski prekidač, poznat i kao prekidač visokog napona, služi dvije primarne funkcije u elektroenergetskom sustavu:

Upravljačka funkcija - Omogućuje ili onemogućuje električnu opremu i dalekovode kako to zahtijevaju operacije sustava.

Zaštitna funkcija - U slučaju grešaka u energetskoj opremi ili linijama, uređaj za zaštitu releja aktivira prekidač za brzo izoliranje neispravnog dijela, osiguravajući normalan rad preostalog elektroenergetskog sustava.

Šest glavnih razloga

1. Osigurajte pouzdanost elektroenergetskog sustava

Spriječite kvarove u sustavu - kvar prekidača može dovesti do nestanka napajanja i širokih poremećaja.

Smanjite zastoj - redovito testiranje pomaže u otkrivanju potencijalnih grešaka prije nego što uzrokuju neuspjehe.

Poboljšajte stabilnost mreže - pravilan rad prekidača osigurava stabilno napajanje i sprečava fluktuacije napona.



2. Spriječite električne nesreće i oštećenja opreme

Zaštitite transformatore, generatore i trafostanice - sprječava oštećenja od visokih struja grešaka i napona.

Poboljšati sigurnost osoblja - smanjuje rizik od električnih požara, eksplozija i struje.

Izbjegavajte skupe popravke - identificira probleme prije nego što dovedu do katastrofalnih kvarova, štedeći troškove popravka.



3. U skladu s sigurnosnim i industrijskim standardima

Osigurajte pridržavanje propisa IEEE, IEC, ANSI i Nacionalne mreže.

Upoznajte komunalne standarde za rad prekidača.

Potrebno za certificiranje elektrane i podstanice.



4. Procijenite performanse prekidača

Redovita analiza pomaže procijeniti:
Vrijeme otvaranja i zatvaranja - osigurava da prekidači brzo djeluju kako bi očistili greške.
Kontaktni otpor - mjeri otpor između kontakata za otkrivanje trošenja ili onečišćenja.
Vrijeme i sinkronizacija - potvrđuje da prekidači djeluju u sinkronizaciji s elektroenergetskim sustavom.
Kvaliteta plina SF6 (za prekidače izoliranih plina)-osigurava odgovarajuću izolaciju i otkriva curenje.
Mehaničko i električno trošenje - identificira stare komponente koje trebaju zamjenu.



5. Otkrivanje starenja i habanja u prekidačima

S vremenom se prekidači degradiraju zbog:

Kontaktirajte koroziju - česta prekidača povećava otpornost zbog kontaktnog trošenja.

Raspad izolacije - dielektrični materijali se pogoršavaju, što dovodi do kvarova.

Proljeće i mehanizam - mehanički dijelovi slabe, uzrokujući operativne kašnjenja ili kvarove.

Indikatori ključnog starenja:
Duže vrijeme lomljenja
Povećani otpor kontakta
Nestabilan tlak plina SF6
Povišena temperatura komponente



6. Poboljšajte energetsku učinkovitost i smanjite gubitke

Minimizirajte gubitak snage uzrokovan starenjem prekidača s velikim otporom.

Osigurajte brzu razlučivost grešaka kako biste smanjili tlak rešetke.

Optimizirajte rad prekidača za bolju raspodjelu energije.



Vrste CB analizatora

Prijenosni CB analizator-koji se koristi za održavanje prekidača na licu mjesta.
Laboratorijski CB analizator - koji se koristi za ispitivanje istraživanja i razvoja.
Online sustav praćenja-pruža praćenje statusa prekidača u stvarnom vremenu.



Ključni postupci testiranja koje je izvršio CB analizator

1. Testovi vremena (Otvoreni/zatvoreni rad)

Mjeri vrijeme potrebno da se prekidač otvori i zatvori.
Osigurava da prekidač radi u sigurnim granicama kako bi brzo prekinuo greške.

Otkrivena uobičajena pitanja:
Odgođeni rad
Nedosljedno vrijeme
Spor odgovor zbog istrošenih komponenti



2. Mjerenje otpora kontakta

Mjeri otpor između kontakta prekidača.
Otkriva habanje, prljavštinu ili koroziju.

Zašto je ovo važno?
Visoki otpor=gubitak snage i pregrijavanje
Nizak otpor=Učinkovit protok struje i pouzdan rad



3. Analiza pokreta (testiranje putovanja i brzine)

Koristi senzore pokreta za mjerenje moždanog udara, brzine i ubrzanja kontakata za prekid.
Osigurava gladak mehanički rad.

Otkrivena uobičajena pitanja:
Neusklađivanje pokretnih dijelova
Opružni umor (smanjenje sile otvaranja/zatvaranja)
Prekomjerno trenje u mehanizmu



4. Analiza zavojnice i motorne struje

Mjeri trenutnu potrošnju zavojnica i motora za otvaranje i zatvaranje.
Identificira električne greške u mehanizmu putovanja/zatvaranja.

Otkrivena uobičajena pitanja:
Spaljeni zavojnica (prekomjerna struja)
Slaba sila zatvaranja (nedovoljna struja)



5. Analiza kvalitete plina (za prekidače plina)

Mjere SF6 tlak plina, sadržaj vlage i čistoća.
Osigurava odgovarajuću izolaciju i suzbijanje luka.

Zašto je ovo važno?
Niska čistoća SF6 → Rizik od neuspjeha izolacije i bljeskalica luka
Prekomjerna vlaga → Korozija i onečišćenje



6. Ispitivanje prvog putovanja (provjera operativnog statusa)

Procjenjuje performanse prekidača tijekom njegove prve operacije nakon dugog razdoblja neaktivnosti.
Pomaže u otkrivanju skrivenih grešaka koji se pojavljuju samo u stvarnim radnim uvjetima.

Otkrivena uobičajena pitanja:
Zaglavljeni kontakti (prekidač ne radi)
Spor odgovor zbog proljetnog umora
Degradacija zavojnice



Primjene CB analizatora

Podstanice za prijenos i distribuciju snage
Industrijska postrojenja - Osiguravanje sigurnog rada u tvornicama, rafinerijama i proizvodnim pogonima.
Obnovljiva energija - Zaštita solarnih elektrana, vjetroagregata i hidroelektričnih sustava.
Željeznički i transportni sustavi - osiguravajući pouzdan električni rad u željezničkim mrežama.

Kao jedan od vodećih proizvođača i dobavljača analizatora CB-a u Kini, srdačno vas pozdravljamo da kupite visokokvalitetni CB analizator napravljen u Kini ovdje iz naše tvornice. Za konzultacije s cijenama kontaktirajte nas.

CB analizator s IEC usklađenosti
