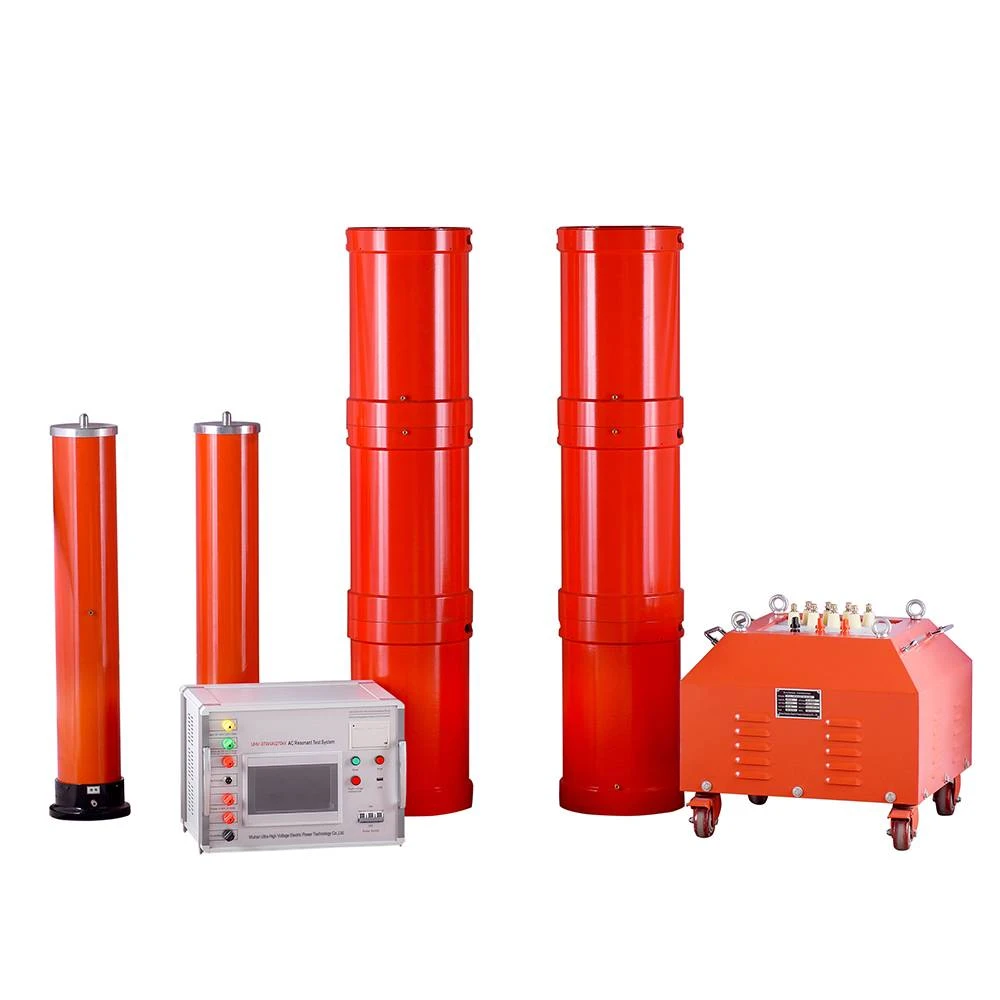

S razvojem elektroničkih uređaja za samoisključivanje,serijski rezonantni (također poznati kao serijski rezonantni uređaji)inverterski sklopovi dobivaju sve više primjena. I dalje se pojavljuju različite metode upravljanja prikladne za serijske rezonantne inverterske krugove. Ovaj članak raspravlja i uspoređuje najčešće korištene metode upravljanja kao što su amplitudna modulacija, modulacija pulsne frekvencije, modulacija gustoće impulsa i rezonantna modulacija širine pulsa, te daje detaljnu analizu metode upravljanja širinom pulsa i modulacijom frekvencije.
Osnovna struktura serija rezonantna pretvarač
Osnovni shematski dijagram serijskog rezonantnog pretvarača uključuje izvor istosmjernog napona, inverterski most sastavljen od prekidača S1-S4 i serijskog rezonantnog opterećenja sastavljenog od R, L i C. Prekidači S1-S4 mogu koristiti poluvodičke uređaje snage sa mogućnostima samoisključivanja kao što su IGBT, SIT, MOSFET, SITH itd.; Pretvarač je jednofazni krug punog mosta, a njegova metoda upravljanja je da su pogonski signali dva sklopna uređaja na istom kraku mosta komplementarni, a dva dijagonalno suprotna prekidača se istovremeno uključuju i isključuju.
Metoda kontrole serija rezonantna pretvarač
1. Metoda kontrole amplitudne modulacije (PAM).
Metoda kontrole amplitudne modulacije postiže se podešavanjem izlaznog napona Ud izvora istosmjernog napona (ulaz pretvarača) (što se može postići upotrebom faznog -kruga za regulaciju napona ili kruga za filtriranje sastavljenog od kruga za regulaciju napona čopera i induktora i kondenzatora) za podešavanje izlazne snage. Odnosno, izlazna snaga pretvarača regulirana je ulaznim naponom, a fazna kontrola između struje i napona dovršena je faznom-zaključanom petljom (PLL) kako bi se osigurao veliki izlazni faktor snage. Prednost ove metode je što je upravljanje jednostavno i lako implementirano, ali nedostatak je što je struktura sklopa složena i volumen je velik.
2. Metoda pulsne frekvencijske modulacije (PFM).
Metoda pulsne frekvencijske modulacije prilagođava izlaznu snagu promjenom radne frekvencije pretvarača, čime se mijenja izlazna impedancija opterećenja.
