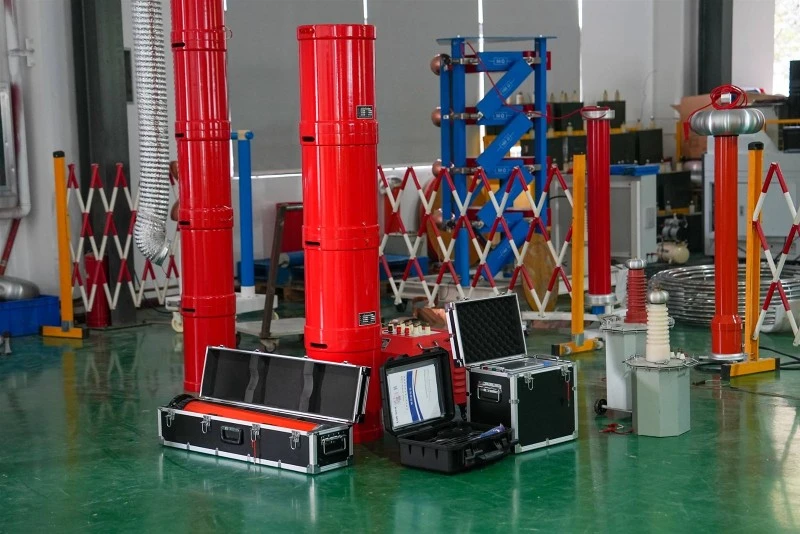

Serijska rezonancija, također poznat kaorezonancijski ispitni uređaj serije promjenjive frekvencije, sastoji se od izvora napajanja promjenjive frekvencije, pobudnog transformatora, reaktora i kapacitivnog razdjelnika napona. Kondenzator i reaktor ispitivanog uzorka čine serijski rezonantni spoj; Razdjelnik napona spojen je paralelno s ispitnim uzorkom kako bi se izmjerio rezonantni napon na ispitnom uzorku i dao zaštitni signal od prenapona; Izlazna snaga frekvencijske modulacije spojena je na serijski rezonantni krug preko pobudnog transformatora, osiguravajući pobudnu snagu zaserijska rezonancija.
Definicija redne rezonancije
U AC krugu s otpornikom R, induktorom L i kondenzatorom C, serijska rezonancija općenito rezultira različitim fazama napona i struje na oba kraja kruga. Ako prilagodimo parametre ili frekvenciju napajanja komponenti kruga (L ili C), možemo učiniti njihove faze istima, a cijeli krug se čini čisto otpornim. Kada krug dosegne ovo stanje, to se naziva rezonancijom. U rezonantnom stanju ukupna impedancija kruga doseže ili se približava svojoj najvećoj vrijednosti. Svrha proučavanja rezonancije je razumjeti ovaj objektivni fenomen i potpuno iskoristiti njegove karakteristike u znanosti i primijenjenoj tehnologiji, a istovremeno spriječiti štetu koju može prouzročiti. Postoje dvije vrste spajanja krugova: serijska rezonancija i paralelna rezonancija. U serijskom krugu sastavljenom od otpornika, induktora i kondenzatora, kada je kapacitivna reaktancija XC jednaka induktivnoj reaktanciji XL, tj. XC=XL, faza napona U i struje I u krugu su isti, a krug pokazuje čisti otpor. Taj se fenomen naziva serijska rezonancija (također poznata kao naponska rezonancija). Kada se u krugu pojavi serijska rezonancija, impedancija kruga Z=√ R2+XC-XL2=R, ukupna impedancija u krugu je minimizirana, a struja će doseći svoju maksimalnu vrijednost.
Princip serijske rezonancije
Na frekvenciji kruga dolazi do rezonancije u krugu, a napon na ispitnom uzorku je Q puta veći od izlaznog napona visokonaponskog kraja pobudnog transformatora. Q je faktor kvalitete sustava, što je višestruka rezonancija napona, općenito u rasponu od desetaka do stotina ili više. Najprije podesite izlaznu frekvenciju napajanja promjenjive frekvencije kako biste inducirali serijsku rezonanciju u krugu, a zatim prilagodite izlazni napon napajanja promjenjive frekvencije pod uvjetom rezonancije kruga kako biste postigli ispitnu vrijednost napona uzorka. Zbog rezonancije kruga, manji izlazni napon napajanja promjenjive frekvencije može generirati viši ispitni napon na ispitnom uzorku CX.
Prednosti serijske rezonancije
1. Potreban kapacitet snage je znatno smanjen. Uređaj za ispitivanje rezonancije serije XB-f serije serije serije koristi rezonantni reaktor i testirani kondenzator za generiranje rezonancije, čime se postiže potreban visoki napon i visoka struja. U cijelom sustavu napajanje treba osigurati samo dio aktivne potrošnje sustava. Stoga je potrebno napajanje za ispitivanje samo 1/Q puta ispitni kapacitet (Q je faktor kvalitete).
2. Težina i volumen opreme su znatno smanjeni. U serijskom rezonantnom napajanju, ne samo da su eliminirani glomazni visoko-uređaj za regulaciju napona i obični visoko{3}}naponski ispitni transformator frekvencije, već rezonantno pobudno napajanje zahtijeva samo 1/Q ispitnog kapaciteta, uvelike smanjujući težinu i volumen sustava, obično 1/5-1/10 običnih ispitnih uređaja.
3. Poboljšajte valni oblik izlaznog napona. Rezonantno napajanje je rezonantni krug za filtriranje koji može poboljšati izobličenje valnog oblika izlaznog napona, dobiti dobar sinusni val i učinkovito spriječiti lažni kvar ispitnog uzorka uzrokovan vršnim harmoničkim vrijednostima.
4. Spriječite velike-struje kratkog spoja da spale točku kvara. U rezonantnom stanju, kada se slaba točka izolacije ispitnog uzorka pokvari, krug se odmah deštimira (kapacitivnost se mijenja, ne ispunjava uvjet rezonancije), a struja kruga brzo opada na 1/Q normalne ispitne struje. Međutim, kada se koriste paralelni rezonancijski ili tradicionalni ispitni transformatori za ispitivanje podnosivog izmjeničnog napona, probojna struja se odmah povećava za desetke puta. U usporedbi s to dvoje, struja kratkog -spoja se stotinama puta razlikuje od struje proboja. Dakle, serijska rezonancija može učinkovito identificirati slabosti izolacije bez brige o velikim -strujama kratkog spoja koje spaljuju točku kvara.
5. Neće biti oporavka od prenapona. Kada ispitni uzorak doživi slom i bljesak, zbog gubitka uvjeta rezonancije, visoki napon odmah nestaje, luk se odmah gasi, zaštitni krug uređaja se aktivira, a izlaz se prekida.
