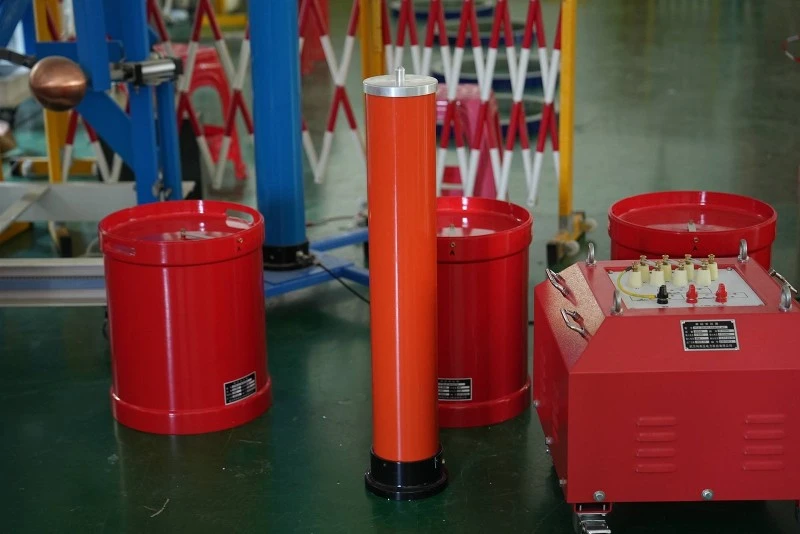

Theserijski uređaj za ispitivanje rezonancijeje podijeljen na tipove modulacije frekvencije i modulacije induktiviteta, općenito se sastoji od izvora napajanja promjenjive frekvencije, pobudnog transformatora, reaktora i kapacitivnog razdjelnika napona. Ispitivani proizvod je spojen u serijsku rezonanciju s kondenzatorom reaktora, a razdjelnik napona je spojen paralelno s ispitivanim proizvodom za mjerenje rezonantnog napona na ispitivanom proizvodu i generiranje signala zaštite od prenapona.
U serijskom krugu sastavljenom od otpornika, induktora i kondenzatora, kada je reaktancija kapaciteta xc jednaka induktivitetu xl, tj. xc=xl, napon u i struja i u krugu su isti, a krug se ponaša kao otpornik. Ova pojava se zoveserijska rezonancija; Kada se u krugu pojavi serijska rezonancija, impedancija Z=R ^ 2 (XC-XL) ^ 2 manja ili jednaka R, ukupna impedancija je minimizirana, a struja doseže svoju maksimalnu vrijednost.
Theserijski uređaj za ispitivanje rezonancije ima sljedeće tehničke prednosti:
(1) Uređaj za ispitivanje serijske rezonancije ima prenapon, prekostruju, nulti start, podešavanje sustava (flashover), segmentirani izlaz napona, neovisno unaprijed postavljeno vrijeme ispitivanja za svaki segment napona, 7-inčni zaslon osjetljiv na dodir u stvarnoj boji, ispis i pohranu podataka u stvarnom vremenu, izlazni krug s kontaktorom, izlaznu liniju dodira bez aktiviranja sigurnosti električnog parkiranja, eliminirajući sigurnosne opasnosti.
(2) Prenapon, prekostruja, bilo koje unaprijed postavljeno vrijeme, standardni izlaz sinusnog vala, izlazni raspon frekvencije od 30 Manje od ili jednako 300 Hz, brzi odziv zaštite od preskoka.
(3) Ulaz širokog raspona napona, ulaz široke frekvencije, prilagodljiv frekvenciji od 50 Hz. Generator i industrijsko napajanje mogu raditi normalno.
(4) Potpuno automatski način rada.
(5) Jedan izvor napajanja promjenjive frekvencije može istovremeno kontrolirati izlaz više izvora napajanja promjenjive frekvencije, a samo jedan od njih treba raditi. Kupci mogu najprije kupiti set malog kapaciteta, a ako to nije dovoljno, kasnije mogu kupiti više setova za paralelnu upotrebu. Cijena je povoljna, a korištenje fleksibilnije.
(6) Potražnja za kapacitetom za kabele od 110 kV i više je relativno visoka. Musen Electric usvaja reaktore sa šupljom jezgrom, metode višestruke paralelne zamjene serija, koliko je potrebno paralelnih modova serije, rad jedne osobe, jednostavno rastavljanje i sastavljanje i mobilnost, rješavanje problema težine i korištenja.
Theserijski uređaj za ispitivanje rezonancijeprikladan je za ispitivanje AC podnosivog napona od 10kV, 35kV, 110kV, 220kV i 500kV polietilenskih unakrsno-povezanih energetskih kabela, ispitivanje AC podnosivog napona GIS-a (potpuno zatvorene izolirane trafostanice), primopredajno i preventivno ispitivanje proizvoda za visoko{6}}kapacitivno ispitivanje visokog napona velikog kapaciteta i otpornost na frekvenciju napajanja testiranje. Ispitivanje napona velikih transformatora i generatorskih agregata, ispitivanje indukcijskim podnosivim naponom energetskih transformatora.
