Ispitivač visokog napona AC DC

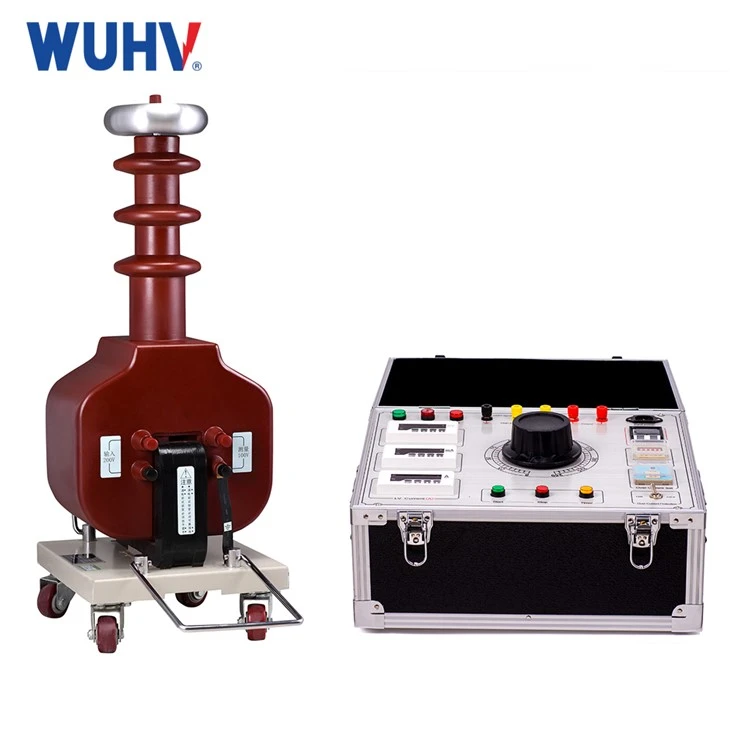

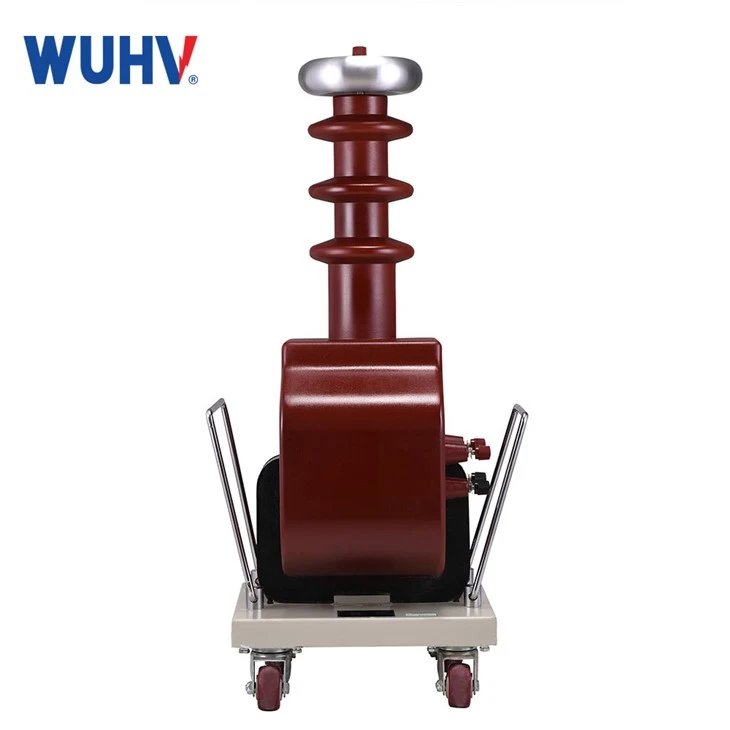

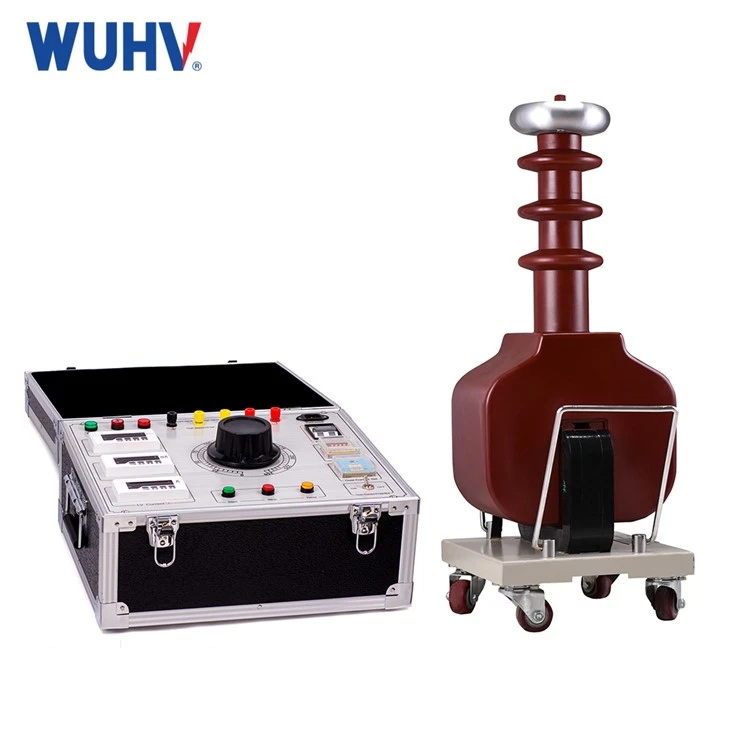

Ispitivači visokog napona suhog tipa AC DC su u odnosu na tradicionalne ispitne transformatore uronjene u ulje. Kao glavnu izolaciju koristi se odljevak od epoksidne smole ili visoko-kvalitetni izolacijski materijal, koji brtvi visoko-naponsku zavojnicu i željeznu jezgru u cjelinu. Ovaj dizajn daje mu prednosti jer je bez{4}}ulja, otporan na vatru, vlagu-, ne zahtijeva održavanje, male je veličine, male težine i lako se premješta, što ga čini posebno prikladnim za upotrebu u situacijama koje zahtijevaju visoku sigurnost i prenosivost, kao što je unutarnja upotreba u trafostanicama, industrijskim i rudarskim poduzećima i mjestima održavanja električne energije.

Ulazni napon ove serije proizvoda je 200V ili 400V, koji se spaja na odgovarajuću kontrolnu kutiju (platformu). Ulazni napon se podešava autotransformatorom na primarni namot (niski napon) ispitnog transformatora. Koristeći princip elektromagnetske indukcije, sekundarni namot (visoki napon) može dobiti izlazni visoki napon istog višekratnika prema svom omjeru prema broju zavoja primarnog namota. Može se kontinuirano podešavati od nula volti do maksimalne nazivne vrijednosti. Kada provodite testove istosmjernog otpornog napona i struje curenja, jednostavno okrenite visoko{6}}naponski silikonski niz na visoko-naponski izlazni terminal kako biste dobili istosmjerni visoki napon, koji je 1,414 puta veći od amplitude vrijednosti visokog napona frekvencije napajanja.


1. Kako bi se osigurao normalan rad transformatora, potrebno je provoditi redovite preglede i održavanje. Na suhim i čistim mjestima provoditi godišnji pregled, dok na mjestima gdje može biti prašine ili kemijskog zagađenja dimom provoditi pregled svakih 3-6 mjeseci.
2. Stavke održavanja i popravka tijekom rada suhih-transformatora treba odrediti opsežnom analizom različitih čimbenika. Tijekom rada, izgled treba pregledati u skladu s propisima kako bi se potvrdilo da je u normalnom radnom stanju. Ako se pronađu bilo kakve abnormalnosti, potrebno ga je odmah isključiti i riješiti. Stavke dnevne inspekcije uključuju:
(1) Provjerite postoje li abnormalnosti u radnom statusu, struji, naponu, opterećenju, frekvenciji, faktoru snage itd. transformatora.
(2) Postoji li neka abnormalnost u temperaturi transformatora. To je bitna stavka u dnevnoj kontroli, a kod mjerenja temperature prvo se mora uvjeriti u točnost samog mjernog instrumenta.
(3) Postoje li abnormalnosti u ventilatoru i sustavu hlađenja. Osim potvrde zvuka ventilatora i rashladnog uređaja, također je potrebno utvrditi ima li vibracija i nenormalne temperature.
(4) Priključak odvoda. Odredite jesu li vodeći spoj i kabelska sabirnica pregrijani na temelju promjene boje premaza za indikaciju temperature i boje.
(5) Provjerite ima li pregrijavanja i abnormalnosti u kontaktima izmjenjivača pod opterećenjem.
(6) Izgled transformatora. Ima li prljavštine ili kontaminacije na namotima transformatora, željeznim jezgrama itd.
(7) Izgled izolacijskih komponenti i namota. Postoje li tragovi karbonizacije i pražnjenja na površini izolacijskih dijelova i namota te postoje li pukotine.
(8) Glas. Postoji li abnormalna buka ili vibracija u transformatoru i njegovom priboru.
(9) Miris. Kada je temperatura visoka, izolacija je spaljena ili ispušta neugodan miris.
(10) Inspekcija školjke. Provjerite ima li stranih predmeta koji su ušli u školjku, kaplje li kišnica i postoji li neka druga kontaminacija. Postoji li zvuk rezonancije unutar kućišta i postoji li zvuk pražnjenja uzrokovan lošim uzemljenjem.
3. Tijekom pregleda, ako se utvrdi prekomjerno nakupljanje prašine, mora se ukloniti kako bi se osigurala cirkulacija zraka i spriječilo oštećenje izolacije. Obratite posebnu pozornost na čišćenje izolatora transformatora, izbočina donjih jastučića i površine visoko-naponskog namota te koristite suhi komprimirani zrak (2-5 atmosfera) da otpuhnete prašinu u ventilacijskom kanalu.
4. Provjerite jesu li pričvrsni elementi i izolacijski dijelovi na tijelu transformatora labavi i jesu li vodljive komponente zahrđale, korodirane ili karbonizirane.
5. Nakon nekoliko godina rada (općenito se preporučuje 5 godina), suhi-transformatori moraju proći testove otpora izolacije i istosmjernog otpora kako bi se utvrdilo može li transformator nastaviti s radom.
6. Nakon što je suhi-transformator pušten u rad, pregled prekida napajanja treba provoditi u redovitim intervalima (najmanje jednom godišnje), a stavke pregleda su:
(1) Provjerite ima li nakupljanja prašine i hrđe u raznim dijelovima suhih-transformatora.
(2) Kontrola temperature, točnost vrijednosti prikaza temperature, bilježenje najviše temperature koja se ikada dogodila.
(3) Jesu li spojevi i vodljivi dijelovi pregrijani ili labavi.
(4) Može li uređaj za hlađenje ventilatora pouzdano raditi prema postavljenoj vrijednosti.
(5) Postoji li promjena boje, raslojavanje ili pucanje u izolaciji svakog dijela.
(6) Provjerite sustav uzemljenja suhih-transformatora: je li vodič za uzemljenje oštećen ili slomljen i je li konektor labav ili oštećen; Provjerite točku po točku je li cijeli sustav uzemljenja čvrst i pouzdan; Otkrivanje transformatora i njihovih distribucijskih sustava.
