## 1. **Što je tester omjera transformatora (TTR)?**
Ispitivač omjera transformatora je električni instrument dizajniran za ** precizno mjerenje omjera broja okretaja između primarnog namotavanja i sekundarnog namota transformatora **. Ovaj se omjer izravno odnosi na omjer naponske transformacije i kritičan je za funkcionalnost transformatora.
*TTR ispitivač primjenjuje ** niskofrekventni izmjenični napon ** (obično 5–100 Hz) na jedno namota (obično primarno) i mjeri inducirani napon u sekundarnom namotu.
*Izmjereni omjer primijenjenog napona i induciranog napona daje omjer ** okreta **, što bi trebalo odgovarati nazivnom dizajnu transformatora.
---
## 2. ** Svrha i važnost **
*** Provjerite transformaciju napona: ** osigurava da transformator korača napon prema gore ili dolje kao što je dizajnirano.
*** Otkrijte unutarnje greške: ** poput kratkih zavoja, otvorenih namota ili netočnih veza. Ove greške uzrokuju mjerljiva odstupanja u omjeru zavoja.
*** Potvrdite postavke izmjene TAP-a: ** Promjeni omjera za navijanje slavine (OLTC); TTR testovi Provjerite ispravne položaje slavine.
*** Kontrola kvalitete: ** Za provjeru proizvodnje, prihvaćanja i popravka.
*** Spriječite pogreške zaštite i mjerenja: ** Omjer pogrešnih okreta dovodi do pogrešne cijene zaštitnih releja i netočnog mjerenja.
---
## 3. **Vrste testera omjera transformatora**
### A. ** Ručni TTR testeri **
* Osnovni instrumenti koji zahtijevaju ručno povezivanje i čitanje.
* Tipično analogni ili jednostavni digitalni voltmetri.
* Prikladno za jednostavne ili niske precizne aplikacije.
### B. ** Digitalni/automatski TTR testeri **
* Automatski primijenite testni napon i izmjerite rezultate.
* Omogućite digitalne očitavanja s prolaznim/neuspjelim indikacijama.
* Spremite i usporedite podatke s početnim vrijednostima.
* Podržite mjerenja s više tačaka i složene konfiguracije namotavanja.
### C. ** Prijenosni TTR testeri na bateriji **
* Lagana, robusna za terensku upotrebu.
* Korisno za održavanje i puštanje u pogon na licu mjesta.
### D. ** Višenamjenski testeri transformatora s TTR modulom **
* Kombinirajte TTR s drugim ispitivanjima (otpor namota, izolacija, uzbuđenje).
* Omogućite sveobuhvatnu dijagnostiku na jednom uređaju.
---
## 4. ** Napredne značajke i mogućnosti **
*** Testiranje s više karata: ** Sposobnost testiranja svih pozicija slavine na transformatorima opremljenim OLTC-om bez ponovnog povezivanja potencijalnih klijenata.
*** Mjerenje kuta faze: ** Otkriva pogreške u pomičnom faznom promjenu između namota, korisno u određenim tipovima transformatora (npr. Delta-Wye).
*** Grafičko sučelje: ** Prikazuje trendove omjera tijekom vremena, usporedbu i referentne podatke i opsege tolerancije.
*** Zapisivanje memorije i podataka: ** Pohranjuje više rezultata ispitivanja za povijesno planiranje trendova i održavanja.
*** Otkrivanje automatskog polariteta: ** osigurava ispravno ožičenje tijekom ispitivanja.
*** Naknada temperature: ** Podešava očitanja kako bi se nadoknadila temperaturna učinaka na otpor i mjerenja namotavanja.
*** Odabir frekvencije ispitivanja: ** nudi višestruke frekvencije ispitivanja (npr. 5 Hz, 10 Hz, 60 Hz) za smještaj različitih dizajna transformatora.
---
## 5. ** Prijave **
## ** Usluga za napajanje i održavanje mreže **
*** Rutinsko održavanje i dijagnostika: **
Komunalne usluge redovito izvode ispitivanje omjera preokreta na transformatorima snage u trafostanicama kako bi se provjerile integritet transformatora i osigurali stabilan rad mreže. Otkrivanje grešaka namota rano pomaže u izbjegavanju skupih kvarova.
*** Puštanje u pogon novih transformatora: **
Prije nego što se transformatori energiziraju na mreži, TTR testovi potvrđuju da su specifikacije dizajna i instalacije omjera namotavanja i instalacija je točna.
*** Validacija nakon ponovnog popravljanja i obnove: **
Nakon popravka ili premotavanja, TTR testiranje potvrđuje da namotavanje i omjeri ostaju točni i da nisu uvedene greške.
*** Dodirnite Changer Provjera: **
Za transformatore opremljene izmjenjivačima slavine (OLTC), TTR testiranje potvrđuje ispravne položaje slavine i korake omjera, ključno za regulaciju napona na mreži.
---
## ** Proizvodnja i kontrola kvalitete transformatora **
*** Testiranje tvorničkog prihvaćanja (masnoća): **
Proizvođači koriste TTR testere kako bi provjerili jesu li namotavanja transformatora izgrađene prema specifikacijama dizajna prije otpreme kupcima.
*** Testiranje proizvodnih linija: **
Kontinuirano osiguranje kvalitete održava se mjerenjem omjera okretaja na svakoj jedinici tijekom montaže.
*** Istraživanje i razvoj: **
Inženjeri dizajna transformatora koriste TTR testiranje za provjeru namotavanja prototipa i procjenu utjecaja promjena dizajna na omjere napona.
---
## ** Industrijski objekti i veliki potrošači snage **
*** Održavanje na licu mjesta: **
Velike industrijske biljke s vlastitim trafostanicama provode redovitu dijagnostiku transformatora kako bi se izbjegli neočekivani neuspjesi koji utječu na proizvodnju.
*** Analiza nakon krila: **
Nakon električnih grešaka ili neobičnih radnih uvjeta, TTR testiranje pomaže dijagnosticirati ako su namotane transformacije oštećene.
*** Kalibracija opreme za zaštitu: **
Podaci o omjeru točnih okreta Osigurajte pravilnu koordinaciju releja i točnost mjerenja za sigurnost postrojenja i upravljanje energijom.
---
## ** Postrojenja za proizvodnju električne energije **
*** Generator Step-up Transformers: **
Elektrane se oslanjaju na TTR testere kako bi potvrdile transformatore koji povezuju generatore s prijenosnom mrežom, osiguravajući precizna transformacija napona.
*** Redovito nadgledanje: **
Planirani testovi održavaju zdravlje transformatora i operativnu pouzdanost presudne za kontinuirano proizvodnju energije.
---
## ** Testiranje instrumenata (CTS i PTS) **
*** Točnost mjerenja i zaštite: **
Transformatori instrumenata moraju održavati točne vrijednosti omjera za precizno mjerenje struje i napona; TTR testeri potvrđuju ove omjere.
*** Potvrda na terenu: **
Komunacije i izvođači izvode terensko testiranje CTS/PTS kako bi osigurali da ispravno funkcioniraju unutar elektroenergetskog sustava.
---
## ** Sektor obnovljivih izvora energije **
*** Vjetar i solarna farmi: **
Transformatori koji se koriste u obnovljivim instalacijama podvrgavaju se TTR testiranju kako bi potvrdili svoje stanje tijekom puštanja u rad i periodično održavanje.
*** Sustavi za pohranu energije: **
Transformatori koji povezuju jedinice za pohranu energije zahtijevaju provjeru omjera za održavanje ravnoteže i sigurnosti sustava.
---
## ** Specijalizirane aplikacije **
*** Autotransformers: **
Zbog njihove jedinstvene konfiguracije namota, TTR testeri provjeravaju i serije i uobičajene omjere namotavanja.
*** Transformatori koji se mijenjaju u fazi: **
Složeni raspored namotavanja provjeravaju se pravilan odnos omjera i faznog kuta.
*** Mobilni transformatori: **
Prijenosni transformatori koji se koriste u privremenim scenarijima napajanja zahtijevaju redovita TTR ispitivanja kako bi se osigurao siguran rad.
---
## ** Edukacijske i institucije za obuku **
*** Tehničari i tehničari za obuku: **
TTR testeri služe kao praktični alati za obuku za podučavanje principa rada transformatora, tehnika ispitivanja i dijagnoze grešaka.
---

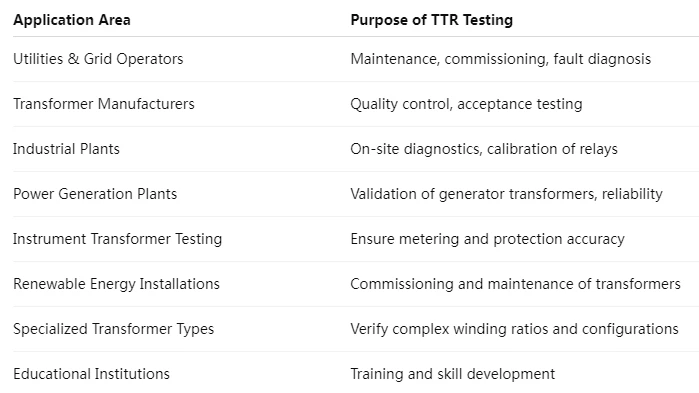

## Sažetak tablica aplikacija
---
## 6. ** Česta pitanja **
** Q1: Koji se test napon primjenjuje tijekom TTR ispitivanja? **
** A: ** Obično niski napon (\\ ~ 10 V RMS) kako bi se spriječilo oštećenje i osigurala sigurnost.
---
** Q2: Mogu li TTR testeri otkriti pogreške u namotavanju polariteta? **
** A: ** Napredni testeri uključuju funkcije provjere polariteta.
---
** Q3: Kako temperatura utječe na TTR mjerenja? **
** A: ** Temperatura utječe na otpor namota, ali ima minimalan učinak na omjer okretaja. Neki uređaji nadoknađuju temperaturne varijacije.
---
** Q4: Mogu li se TTR testovi provesti s transformatorom spojenim na sustav? **
** A: ** Ne, transformator mora biti izoliran kako bi se izbjegli netočni rezultati i opasnosti od sigurnosti.
---
** Q5: Koje je tipično trajanje TTR testa? **
** A: ** Jedno mjerenje obično traje nekoliko sekundi; Potpuni testovi izmjenjivača slavine traju duže, ovisno o broju položaja slavine.
---
** Q6: Jesu li TTR testeri kompatibilni sa svim tipovima transformatora? **
** A: ** Da, uključujući ulje, suhog tipa, transformatore instrumenata i posebne transformatore.
---
** Q7: Koja je razlika između TTR testera i mjerača okreta? **
** A: ** su u osnovi isti; "Meter" se može odnositi na jednostavnije uređaje, dok "tester" često uključuje automatizirane i napredne značajke.
