Na frekvenciji kruga dolazi do rezonancije, a uzorkovani napon je Q puta veći od izlaznog napona visokonaponskog kraja pobudnog transformatora. q je faktor kvalitete sustava, to jest višestruki rezonancijski napon, obično u rasponu od desetaka do preko 100.serijska rezonancijakruga uzrokovana je podešavanjem izlazne frekvencije napajanja promjenjive frekvencije, a zatim podešavanjem izlaznog napona napajanja promjenjive frekvencije kako bi se postigla ispitna vrijednost u uvjetima rezonancije kruga. Zbog rezonancije kruga, što je manji izlazni napon napajanja promjenjive frekvencije, to je viši ispitni napon generiran za CX uzorak.

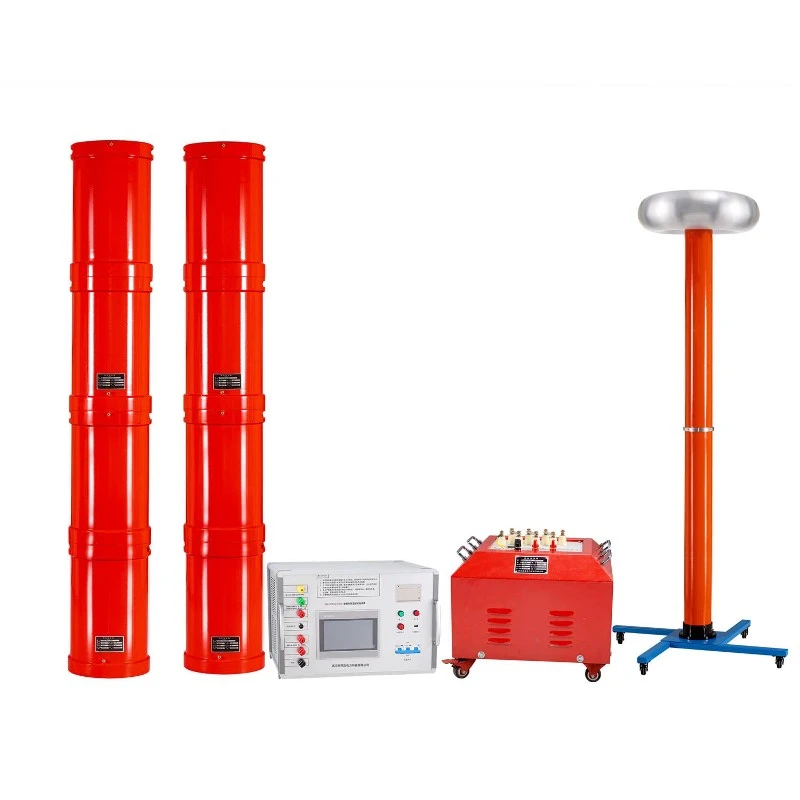

Provedite ispitivanje otpornosti napona pomoćufrekvencijska pretvorba serijska rezonancijametoda. Kroz više-razinsko slaganje, više reaktora se koristi paralelno i u nizu. Razdjelnik napona služi za mjerenje ispitnog napona.
Formula za serijska rezonancija je kako slijedi:
Imaginarni dio impedancije strujnog kruga jednak je 0. z=r+jx,x=0,z=r . Dakle, i=u/z=u/r.
(1) Definicija rezonancije: U krugu, kada jedan reaktivni modul oslobađa energiju, energija dviju komponenti je jednaka, a drugi reaktivni modul mora apsorbirati istu energiju. Drugim riječima, doći će do pulsiranja energije između dvije reaktivne komponente.
(2) Da bi se stvorila rezonancija, krug mora imati induktivitet L i kapacitet C.
(3) Odgovarajuća rezonantna frekvencija je rezonantna frekvencija (rezonancija) ili rezonantna frekvencija predstavljena s FR.
(4) Uvjeti za serijski rezonantni krug su sljedeći: Kada je i2xl=i2xc xl=xc, dobivaju se uvjeti rezonancije za r-l-c serijski krug.
(5) Bilo u serijskoj ili paralelnoj rezonanciji, kada se pojavi rezonancija, postiže se potpuna izmjena energije između L i C, odnosno oslobođena magnetska energija potpuno se pretvara u energiju električnog polja i pohranjuje u kondenzatoru, dok se kondenzator prazni u drugom trenutku i zatim pretvara u magnetsku energiju pohranjenu u induktoru.
(6) U serijskom rezonantnom krugu, zbog iste struje koja teče kroz seriju - L i C, izmjena energije događa se kroz promjene polariteta napona; U paralelnom krugu, dva kraja C imaju isti napon, tako da je pretvorba energije suprotna strujna faza dviju komponenti.
(7) Induktivitet i kapacitet još uvijek su dvije komponente rezonancije, inače ne može doći do izmjene energije; Ali iz perspektive ekvivalentne impedancije, ona postaje komponenta: vrijednost otpora je nula ili beskonačna.
