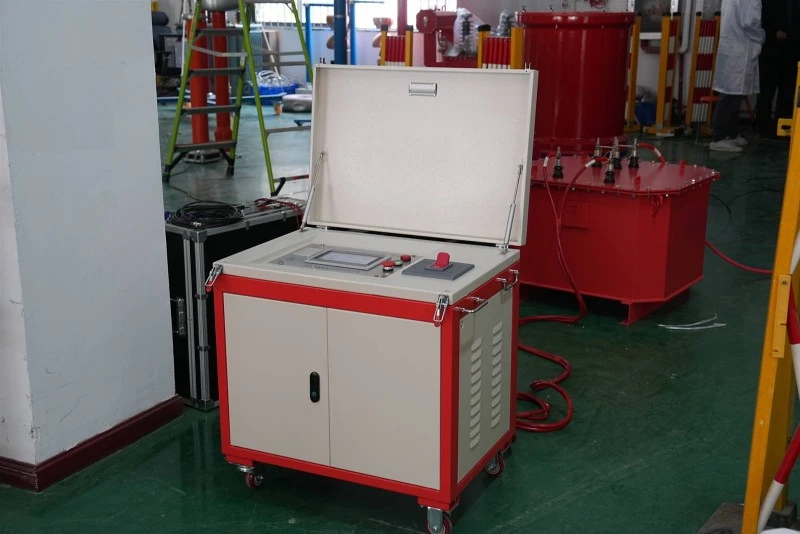

Ispitivanje otpornog napona rezonancije serije varijabilne frekvencije je korištenje induktiviteta reaktora i kapacitivnosti ispitivanog objekta za formiranje serijskog kruga LC, podešavanje izlazne frekvencije napona izvora napajanja varijabilne frekvencije i postizanje serijske rezonancije.
Prema principu rezonancije, kada je vrijednost induktivne reaktancije X1 reaktora L jednaka vrijednosti kapacitivne reaktancije XC u krugu, krug će doći u stanje rezonancije. U ovom trenutku samo otpor kruga R troši aktivnu snagu u krugu, dok je jalova snaga u kapacitetu reaktora i ispitnog uzorka, stvarajući tako visoki napon na ispitnom uzorku.
Uvjet za generiranje serijske rezonancije: XL=XC
Zbog visokog napona koji stvaraserijska rezonancijau L i C, može uzrokovati oštećenje sloma zavojnica ili kondenzatora. Stoga u elektroenergetici serijsku rezonanciju treba izbjegavati što je više moguće, a posebno je važno koristiti kompletan skupoprema za ispitivanje serije rezonancije promjenjive frekvencijeza otkrivanje elektroenergetskog sustava.
Pod uvjetima impedancije, predznak imaginarnog dijela koji je jednak nakon rezonancije je suprotan. Serijska impedancija je jednaka 0, a paralelna impedancija je jednaka beskonačnosti. Kada dođe do rezonancije, rezonantna struja serijskog kruga je beskonačna; Rezonantni napon paralelnog kruga je beskonačan (teorijska vrijednost). U serijskom krugu otpora i induktiviteta, pojava napajanja, napona i struje u istoj fazi naziva seserijska rezonancija, koji je karakteriziran čistim otporom, napajanjem, naponom i strujom u istoj fazi. Reaktancija X jednaka je 0, a impedancija Z jednaka je otporu R. U ovom trenutku impedancija kruga je najmanja, struja je najveća, a induktivitet i kapacitet mogu generirati napone mnogo puta veće od napona napajanja. Stoga je serijska rezonancija također poznata kao naponska rezonancija. Paralelna rezonancija: U paralelnom krugu otpornika kondenzatora induktora, napon kruga i ukupna struja su u fazi, što se naziva paralelna rezonancija. Njegove karakteristike su: paralelna rezonancija je potpuna kompenzacija, napajanje ne treba osigurati jalovu snagu, samo osigurava aktivnu snagu koju zahtijeva otpornik. Kada dođe do rezonancije, ukupna struja kruga je minimizirana, a struja grane obično je veća od ukupne struje kruga, pa je paralelna rezonancija također poznata kao strujna rezonancija.
U serijskom krugu otpornika, kondenzatora i induktora, izravno oduzmite utjecaj induktora XL i XC; Ako su zadovoljeni određeni uvjeti, jednostavno uzimajući XL=Xc, reaktancija kruga jednaka je nuli, struje i naponske faze u krugu su iste, a reaktivna snaga se ne izmjenjuje između otpornika, induktora i kondenzatora. Ovakvo stanje sklopa naziva seserijska rezonancija.
U krugu izmjenične struje s otpornikom R, induktorom L i kondenzatorom C, napon u krugu obično se razlikuje od trenutne faze. Ako prilagodimo parametre ili frekvenciju napajanja komponenti kruga (L ili C), one mogu biti u istoj fazi, a cijeli krug je čisto otporan. Kada krug dosegne ovo stanje, to se naziva rezonancijom.
U serijskom krugu sastavljenom od otpornika, induktora i kondenzatora, kada je kondenzator XC=induktor XL jednak, dolazi do serijske rezonancije, a faza napona U i struje I u krugu je ista; Kada se u krugu pojavi serijska rezonancija, impedancija Z=R2+XC-XL2=R, ukupna impedancija kruga je minimizirana, a struja će doseći svoju maksimalnu vrijednost.
U sinusoidnom AC krugu s R, L i C komponentama, napon i struja na oba kraja kruga su obično različiti; Ako se promijene vrijednosti parametara komponenti kruga ili se prilagodi frekvencija napajanja, napon i struja kruga će biti u fazi, a impedancija kruga će pokazati svojstva otpora. Ova vrsta kruga naziva se rezonancija. Prema različitim oblicima povezivanja kruga, rezonancijski fenomeni mogu se podijeliti na serijsku i paralelnu rezonanciju. U krugu serije R, l, C, kada su XL=XC, kut impedancije ∧=0, odnosno napon napajanja i struja su u fazi. Taj se fenomen naziva serijska rezonancija. Karakteristike serijske rezonancije su da kada se pojavi rezonancija, zbog toga što je induktivitet XL jednak XC, impedancija doseže svoj minimum i otpor kruga je minimiziran.
Kad je napon U konstantan, struja I u strujnom krugu postiže najveću vrijednost. Zbog rezonancije XL=XC, faza UL=UC je suprotna od UL i UC, pa je napon na otporniku jednak naponu napajanja. Rezonancija serijskog kruga ima neke karakteristike. Razumijevanje fenomena rezonancije može iskoristiti ove karakteristike za sprječavanje štete uzrokovane određenim karakteristikama. Uređaji za filtriranje harmonika koriste karakteristike serijske rezonancije za razmatranje glavnog harmonika. Općeniti uređaji za kompenzaciju jalove snage trebali bi izbjegavati serijsku rezonanciju jer kada dođe do serijske rezonancije, napon na komponentama kondenzatora će porasti, što može uzrokovati slom izolacijskog sloja kondenzatora. Međutim, u radiotehnici, signali koje treba primiti mogu se izdvojiti pomoću selektivnosti fenomena serijske rezonancije i dobivenog visokog napona. Faktor kvalitete Q LC frekvencijski selektivnog rezonantnog kruga definiran je kao: Qo=wo L/R, wo je rezonantna frekvencija kruga, a R je otpornost gubitka induktiviteta L.
