Tester za ubrizgavanje primarne struje

Primary Current Injection Tester je neophodna oprema na mjestima jake struje. Naširoko se koristi u elektranama, elektrodistribucijskim stanicama, proizvođačima električne opreme, istraživačkim institutima i drugim odjelima. Oprema ima karakteristike kratkoročnog-sustava ili sustava s prekidima, male veličine, male težine i jednostavnog održavanja itd.

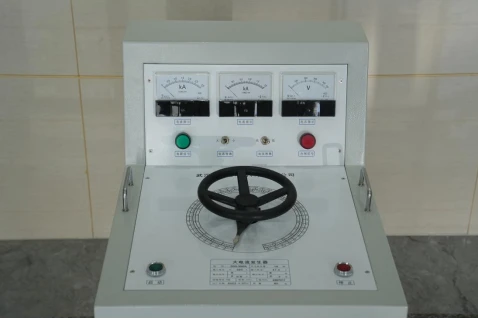

1. Generator jake struje ima dva ampermetra za praćenje raspona veličina.

2. Autotransformator se može slobodno podešavati.

3. Svjetlo indikatora statusa, kontrola gumba, jednostavno rukovanje.

4. Cjelokupna odvojiva struktura se lako pomiče.

1. Spojite strujno pojačalo s testiranim proizvodom u skladu sa zahtjevima ispitivanja i provjerite postoji li napajanje. (Za split tip, spojite "ulaz" na ploči s napajanjem, "izlaz" s "ulazom" na DDK i "instrument" s "instrumentom" na DDK.

2. Odaberite položaj strujne sklopke prema potrebnoj struji.

3. Uključite napajanje i zeleno svjetlo bi trebalo biti upaljeno (ako nije, okrenite prekidač napona u smjeru suprotnom od kazaljke na satu na nulu dok se ne upali zeleno svjetlo). Pritisnite gumb za pokretanje, zeleno svjetlo bi trebalo biti ugašeno, a crveno svijetliti. Okrenite prekidač napona u smjeru kazaljke na satu dok struja ne poraste na potrebnu razinu.

4. Okrenite prekidač napona u smjeru suprotnom od kazaljke na satu na nulu, pritisnite gumb Stop, crveno svjetlo je isključeno, a zeleno svijetli. Testiranje je gotovo.

1. Provjerite zaštitni relej: Uvjerite se da relej točno reagira na uvjete kvara.

2.Test strujnog transformatora (CT): Simulirajte jaku struju za provjeru performansi CT-a.

3.Simulirajte uvjete kvara: Generirajte jaku struju za simulaciju-scenarija kvara u stvarnom svijetu.

4. Kalibracija: Pruža pouzdanu metodu za kalibraciju zaštitne opreme.

Poboljšajte pouzdanost sustava: Osigurajte da se zaštitni sustav ispravno aktivira u stvarnim događajima kvara.

Priprema i postavljanje

Spojite primarni strujni injektor na uređaj koji se testira (npr. relej ili strujni transformator).

Postavite željenu razinu struje, trajanje testiranja i način testiranja (npr. AC/DC struja, postupno ubrizgavanje ili kontinuirana struja).

Injekcija struje

Injektor stvara jaku struju i ubrizgava je u sustav koji se testira.

Oprema za testiranje (npr. releji) reagirat će aktiviranjem ili deaktiviranjem na temelju svojih postavki (kao što su vrijeme isključivanja i trenutni prag).

Praćenje i provjera

Pratite odziv zaštitnog uređaja ili strujnog transformatora koji se ispituje.

Osigurajte da CT ili relej rade kako se očekuje kada su podvrgnuti ispitnoj struji.

Snimanje podataka i izvješćivanje

Rezultati ispitivanja se bilježe za analizu i izvješćivanje.

Podaci pomažu provjeriti radi li zaštitni uređaj ispravno u uvjetima kvara.

Simulirajte situacije kvara ubrizgavanjem kontroliranih visokih struja u primarne krugove kao što su releji ili strujni transformatori. Ubrizgana struja replicira preopterećenje, kratki spoj ili druge uvjete kvara koji se susreću u stvarnim sustavima. Prema zahtjevima ispitivanja, uređaj može generirati i izmjeničnu i istosmjernu struju.

1. Ispitivanje zaštitnog releja: Provjerite reagira li relej ispravno na uvjete kvara i isključuje li se u skladu sa specifikacijama.
2. Ispitivanje strujnog transformatora (CT): Simulirajte visoku primarnu struju kako biste testirali točnost CT-a i osigurali da pravilno smanjuju struju zaštitnih releja.
3. Kalibracija: Osigurajte da su releji i drugi zaštitni sustavi pravilno kalibrirani kako bi ispravno reagirali na struje kvara.
4. Održavanje i rješavanje problema: Koristi se za dijagnosticiranje i održavanje zaštitnih sustava kako bi se osiguralo njihovo ispravno funkcioniranje.
5. Simulacija kvara: Simulirajte-greške u stvarnom svijetu (kao što su kratki spojevi, preopterećenja) da biste provjerili rad zaštitnog sustava.

1. Sigurnosno uzemljenje i izolacija

Provjerite jesu li prekidač, CT i zaštitni sustav potpuno bez napona i izolirani. Ispravno uzemljite svu opremu.

2. Odaberite Ispravan raspon struje

Odaberite tester s odgovarajućom izlaznom strujom za okidanje releja ili zasićenje CT-a. Izbjegavajte preopterećenje ispitivača.

3. Izbjegavajte dugotrajnu jaku izlaznu struju

Jaka struja (iznad 1000 A) zagrijava kabele i unutarnje komponente. Slijedite ograničenja radnog ciklusa (npr. 1-2 minute UKLJUČENO, zatim ohladite).

4. Koristite odgovarajuće ispitne kabele

Koristite kratke, debele kabele (npr. 50-70 mm² na 1000 A) s čvrstim spojevima kako biste spriječili pregrijavanje i pad napona.

5. Spriječite slučajni kontakt

Izlazni terminali nose opasan nizak-napon, ali izuzetno visoku struju. Držite neovlašteno osoblje podalje.

6. Osigurajte sve veze

Labavi spojevi uzrokuju iskrenje, pregrijavanje i pogrešna očitanja. Čvrsto zategnite sve stezaljke i vijke.

7. Pazite na Breaker Trip

Prekidač će se otvoriti kada ispitna struja premaši postavku zaštite. Prije testiranja obavijestite osoblje u blizini.

8. Zabilježite temperaturu okoline

Otpor vodiča mijenja se s temperaturom (≈0,4%/ stupanj za bakar). Ispravite očitanja na standardnu ​​referentnu temperaturu (20 stupnjeva ili 75 stupnjeva).

9. Otpuštanje nakon testiranja

Unutarnji kondenzatori ili induktori mogu pohraniti preostalu energiju. Pričekajte da se "pražnjenje završi" prije odspajanja vodova.

10. Redovita kalibracija i održavanje

Kalibrirajte jednom godišnje kako biste osigurali točnost ampermetra, mjerača vremena i izlaza. Redovito provjeravajte kabele, priključke i ventilator za hlađenje.
