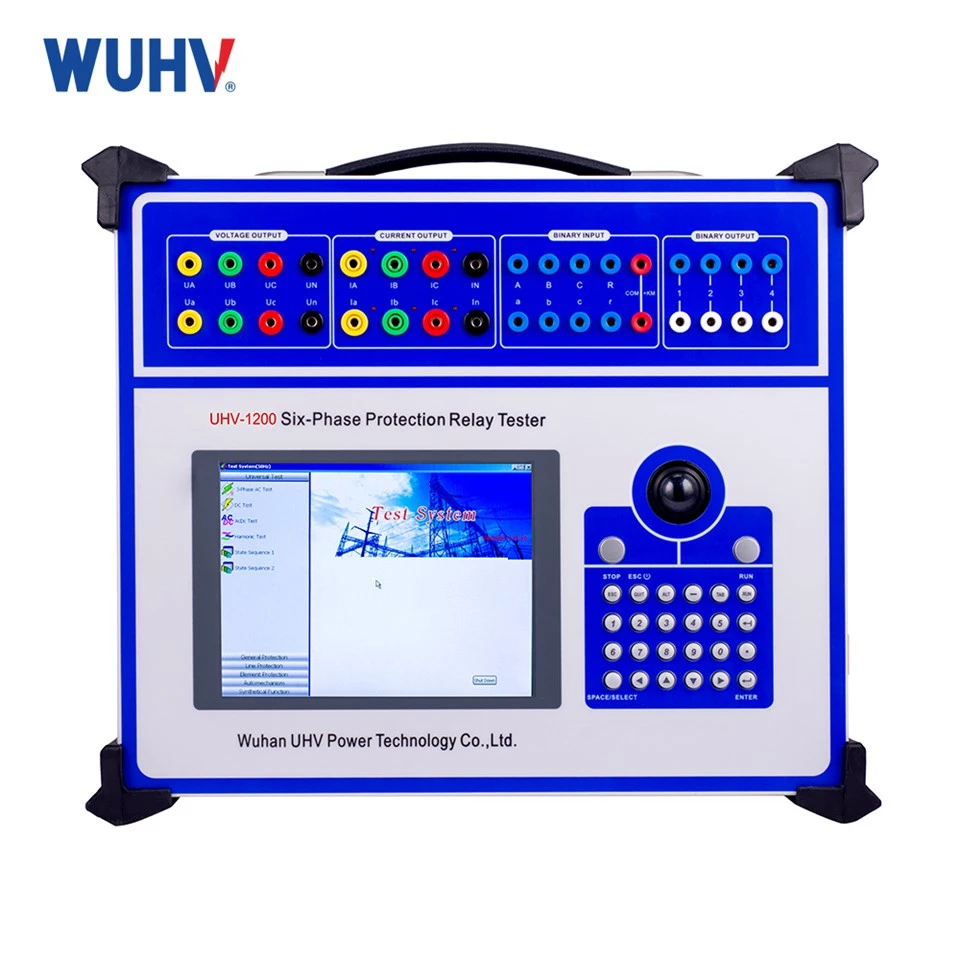

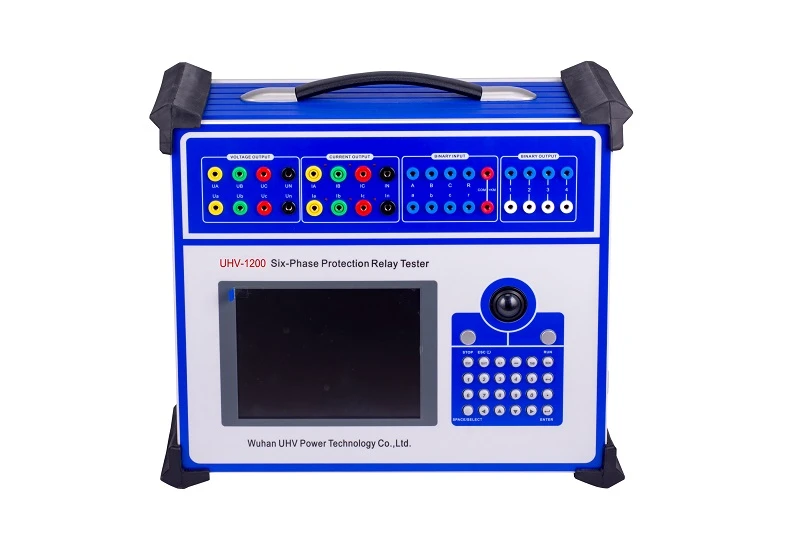

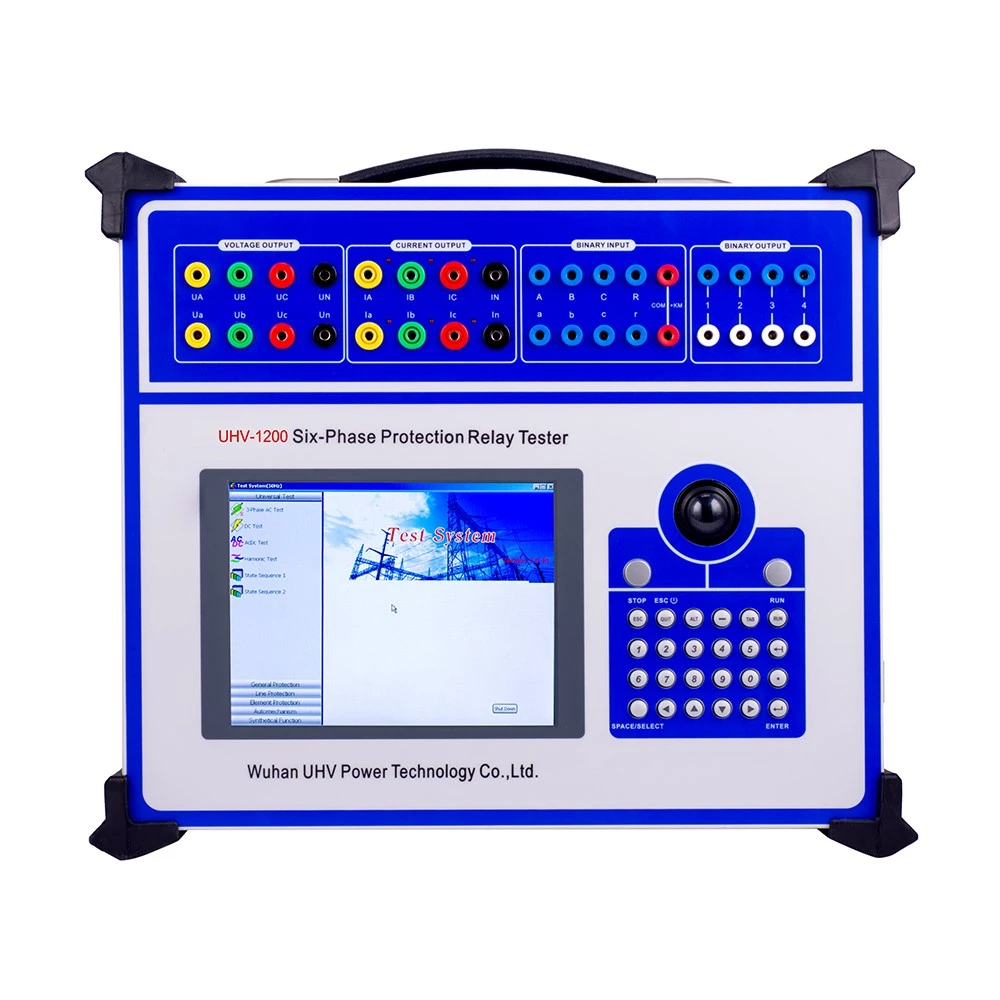

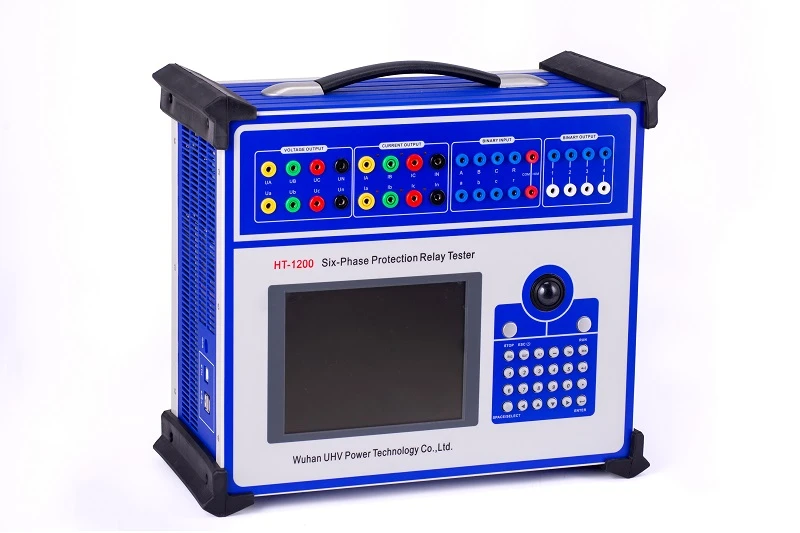

UHV-1200 mikroračunalni relejni zaštitni tester naponskog i strujnog izlaza fleksibilna kombinacija izlaza do 6-faznog napona 6-fazne struje, može biti bilo koja kombinacija za postizanje konvencionalnog 4-faznog napona 3-fazne struje, 6-faznog napona, 6-fazne struje i 12-faznog izlaznog načina, može biti kompatibilan s tradicionalnim različitim metodama ispitivanja. Također je prikladno provesti diferencijalni test trofaznog transformatora i brzog rezanje i spreman samo{11}}test napajanja postrojenja. Izlazni dio hosta visokih-performansi usvaja DSP kontrolu, koja ima veliku brzinu rada, snažnu sposobnost digitalne obrade signala u stvarnom vremenu, široki frekvencijski pojas prijenosa i kontrolu D/A pretvorbe visoke rezolucije. Preciznost izlaznog valnog oblika je visoka, izobličenje je malo, a linearnost je dobra. Koristi se veliki broj napredne tehnologije i preciznih komponenti i materijala, a provodi se profesionalni strukturni dizajn, tako da je uređaj male veličine, male težine, pune funkcije, jednostavan za nošenje, može se pokrenuti, a ispitivanje protoka je vrlo praktično.

Značajke proizvoda

Visoko{0}}precizno mjerenje

Točnost izlaza izmjenične struje testera relejne zaštite je 0,1 razine, a točnost izlaza napona je 0,1 razine. Za usporedbu, izlazna točnost općih testera je samo 0,2-0,5 razine. Što je manji broj razine točnosti, to je manja pogreška. Prag djelovanja prekostrujne zaštite često je na razini miliampera ili milivolta. Ako je pogreška testera prevelika, uzrokovat će pogrešnu procjenu relejne zaštite. Naš visokoprecizni tester može točnije provjeriti postavku relejne zaštite i smanjiti prilagodbu pogreške uzrokovanu pogreškom ispitne opreme.

Visoka izlazna snaga
Izlazna snaga testera relejne zaštite je vrlo jaka. Maksimalna izlazna snaga jedno-fazne izmjenične struje može doseći 450VA i 1000VA kada je šest faza spojeno paralelno; izlazna snaga AC/DC napona može doseći 70VA/140VA. Neki uređaji za relejnu zaštitu zahtijevaju viši napon za aktiviranje akcije. Obični ispitivači (snage 200-300VA) možda neće dati dovoljno ispitne struje, ali naši ispitivači velike-napone mogu izravno pokretati relejne zaštitne uređaje visokog opterećenja kako bi se osiguralo glatko ispitivanje.

Širok raspon frekvencija
Frekvencijski raspon izlaza testera relejne zaštite je 0-1000Hz, pokrivajući frekvenciju napajanja 50Hz/60Hz i harmoničke frekvencije. Ovaj raspon je mnogo širi od raspona standardnih testera (obično 40-400Hz). Tako širok raspon frekvencija omogućuje ovom instrumentu ne samo izvođenje konvencionalnih testova frekvencije snage, već i simulaciju različitih harmonijskih smetnji, pa čak i testova niskofrekventnih oscilacija.

HTY0469

Parametri proizvoda

Tip	-
Broj trenutnog kanala	Standardni šest faza
Broj naponskog kanala	Standardni šest faza
Izlazni raspon izmjenične struje	30A / faza ili 180A (šestofazna paralela)
Raspon izlaza istosmjerne struje	10A DC/faza
Izlazni raspon izmjeničnog napona	120V AC/faza
Raspon izlaza istosmjernog napona	160V DC / faza

Izlaz izmjenične struje

Virtualna vrijednost svakog faznog izlaza kada je šestofazni strujni izlaz	0-30A
Izlazna preciznost	0,1 ocjena
Virtualna vrijednost izlaza svake faze kada je izlaz trofazne struje	0-60A
Virtualna vrijednost šestofaznog paralelnog strujnog izlaza	0-180A
Dopuštena virtualna vrijednost kada fazna struja radi dugo vremena	10A
Maksimalna izlazna snaga fazne struje	450VA
Maksimalna izlazna snaga kod šestofaznog paralelnog strujnog izlaza	1000VA
Dopušteno radno vrijeme kada je šestofazna paralelna struja maksimalnog izlaza	10s
Frekvencijski raspon (osnovni val)	0-1000Hz
Harmonijski red	0-20

Izlaz istosmjerne struje

Trenutni izlaz	0-±10A / faza
Izlazna preciznost	0,2 ocjena
Maksimalni izlazni napon opterećenja	20V

Izlaz izmjeničnog napona

Virtualna vrijednost izlaznog faznog napona	0-120V
Izlazna preciznost	0,1 ocjena
Virtualna vrijednost izlaznog mrežnog napona	0-240V
Izlazna snaga faznog napona/linijskog napona	80VA / 100VA
Frekvencijski raspon (osnovni val)	0-1000Hz
Harmonijski red	0-20

Izlaz istosmjernog napona

Izlazna amplituda faznog napona	0-±160V
Izlazna preciznost	0,2 ocjena
Izlazna amplituda mrežnog napona	0-±320V
Izlazna snaga faznog napona/linijskog napona	70VA / 140VA

Ulaz i izlaz

8 ulaznih kanala	Slobodni kontakt 1-20mA,24V
	Kontakti električnog potencijala "0":0 - +6V; "1":+11 V - +250 V
4 izlazna kanala	DC: 220 V=0,2 A; AC: 220 V=0,5 A

Raspon mjerenja vremena

0,1 ms - 9999 s

točnost mjerenja <0,1ms

Scenariji primjene

Sustavi za proizvodnju i distribuciju električne energije
Kalibracija relejnih zaštitnih uređaja u-naponskim trafostanicama
Ispitivanje diferencijalne zaštite generatorskih agregata
Simulacija kvara i brza verifikacija otklanjanja kvara u distribucijskim mrežama
Industrijska proizvodnja i upravljanje energijom u tvornici
Ispitivanje zaštitnih uređaja električne opreme u krugu pogona
Testiranje koordiniranog sustava zaštite s više-jedinica
Provjera učinkovitosti zaštite za privremeno napajanje i rezervne izvore napajanja
Napajanje u hitnim slučajevima i pomoć u katastrofama
Ispitivanje zaštite za obnovu mreže nakon katastrofa kao što su potresi i poplave
Kalibracija sustava zaštite mobilnih generatora i privremenih izvora napajanja
Ispitivanje brzog odziva za sustave napajanja u nuždi

FAQ

P1: Što trebam učiniti ako dođe do abnormalnosti izlaza ili izobličenja signala?

A1: Prvo provjerite izlazno sučelje, priključke opterećenja i integritet kabela. Drugo, provjerite je li izlazni način ispravno konfiguriran. Ako je potrebno, ponovno pokrenite uređaj i izvršite samo-test. Ako se problem nastavi, obratite se tehničkoj podršci proizvođača.

P2: Koji su zahtjevi za radno okruženje?

A2: Preporučeno okruženje je sobna temperatura, suho i bez jakih elektromagnetskih smetnji. Izbjegavajte izravnu sunčevu svjetlost, visoku vlažnost ili prašnjava okruženja kako biste osigurali dugo-stabilan rad instrumenta.

P3: Podržava li daljinsko upravljanje ili automatizirano testiranje?

A3: Neki modeli podržavaju daljinsko upravljanje i automatizirano testiranje putem računalnog softvera, s podrškom za programibilne testne sekvence kako bi se omogućila kalibracija serije relejne zaštite i poboljšala radna učinkovitost.

P4: Koji je životni vijek i pouzdanost instrumenta?

A4: Instrument koristi visoko{1}}kvalitetne precizne komponente, profesionalni strukturni dizajn i DSP kontrolu. Odlikuje se visokom pouzdanošću i dugim radnim vijekom od preko 10 godina, s niskom stopom kvarova u normalnim uvjetima održavanja.

Zašto odabrati našu tvrtku?

1.Vodeća tehnologija i -izlaz visokih performansi
2. Primjenjivost više-scenarija
3. Pouzdanost i trajnost
4. Sveobuhvatna usluga i tehnička podrška
5. Vodstvo u industriji i jamstvo ugleda
