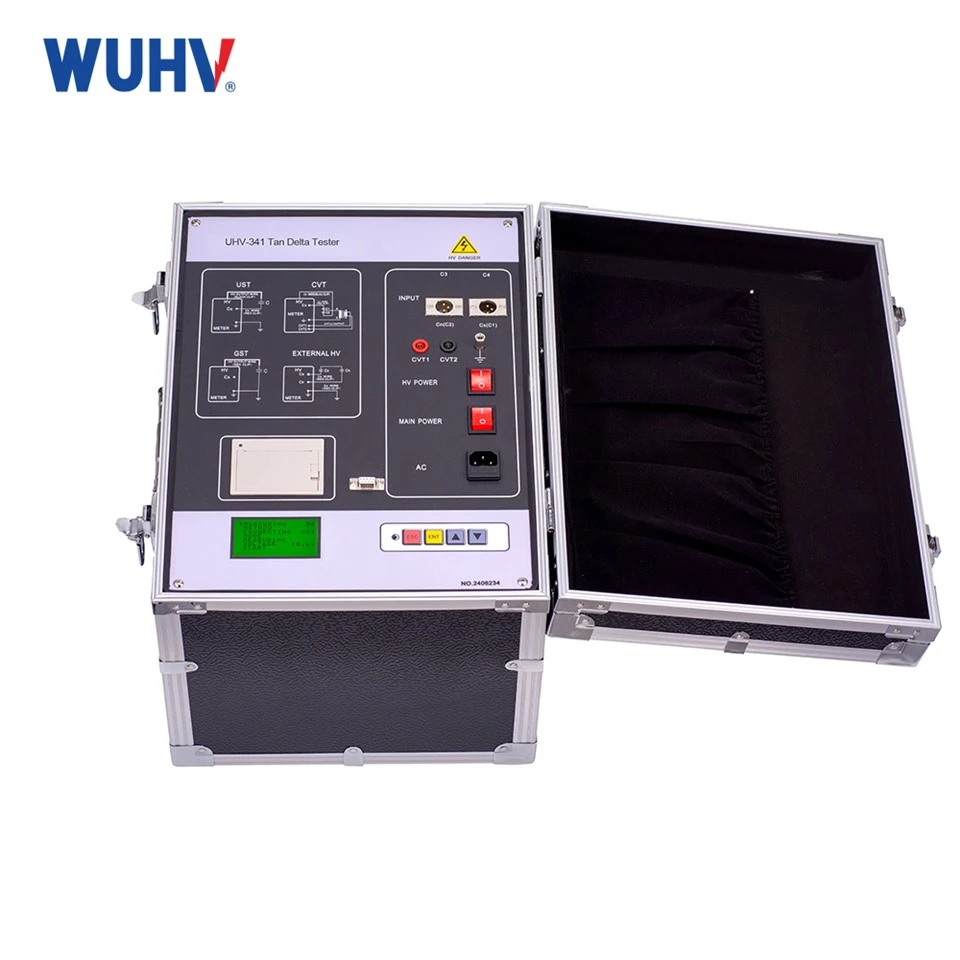

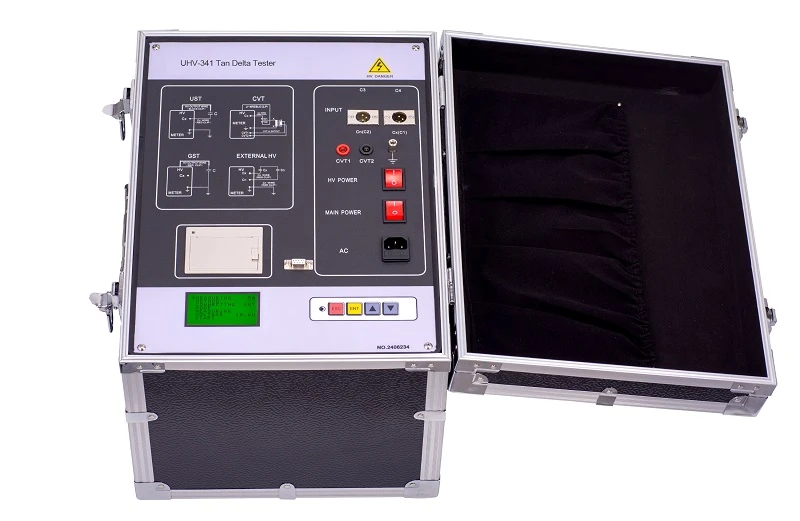

Transformer tan delta tester

Transformer tan delta tester je instrument koji se koristi za otkrivanje izolacijske performanse transformatora. Izračunava dielektrični faktor gubitka (tan Δ) i vrijednost kapacitivnosti (C) primjenom izmjeničnog napona specifične frekvencije i mjerenjem trenutnog odziva izolacijskog medija transformatora za određivanje uvjeta izolacije transformatora.

Mjerenje visoke preciznosti

Točnost mjerenja TGΔ testera Transformer tan delta doseže ± (1% čitanja + 0. 0 6%), a točnost mjerenja CX je ± (0,5% čitanja + 5 pf). Za usporedbu, točnost običnih testera na tržištu općenito je oko ± (2% čitanja + 0. 1%). To znači da prilikom otkrivanja malih promjena gubitaka naši instrumenti mogu uhvatiti suptilne razlike koje drugi uređaji mogu zanemariti, pružajući pouzdaniju podršku podataka za preventivno održavanje.

Višefrekventna sposobnost mjerenja
Transformer tan delta tester podržava višestruke frekvencije mjerenja, uključujući jednofrekventno mjerenje (45Hz, 50Hz, 55Hz, 60Hz, 65Hz) i automatsko mjerenje dvofrekventne pretvorbe (45/55Hz, 55/65Hz, 47,5/52,5Hz). Suprotno tome, većina uređaja na tržištu pruža samo 50Hz i 60Hz mjerne frekvencije. Mjerenjem na različitim frekvencijama, ovaj ispitivač može analizirati karakteristike gubitka izolacijskog medija u različitim radnim uvjetima i točnije procijeniti status izolacije.

Mehanizam zaštite sigurnosti
Transformer tan delta tester opremljen je višestrukim mehanizmima zaštite sigurnosti, uključujući zaštitu od prenapona (maksimalno podliježu naponu 2000V), zaštitu od prekomjernog struja (maksimalno 10A automatsko isključivanje) i zaštitu od uzemljenja (otpor na uzemljenje<4Ω automatic alarm). Its built-in high-speed sampling circuit (sampling rate 10MSPS) can detect abnormalities within 10ms and cut off the high-voltage output, effectively preventing the safety of the equipment under test and operators.

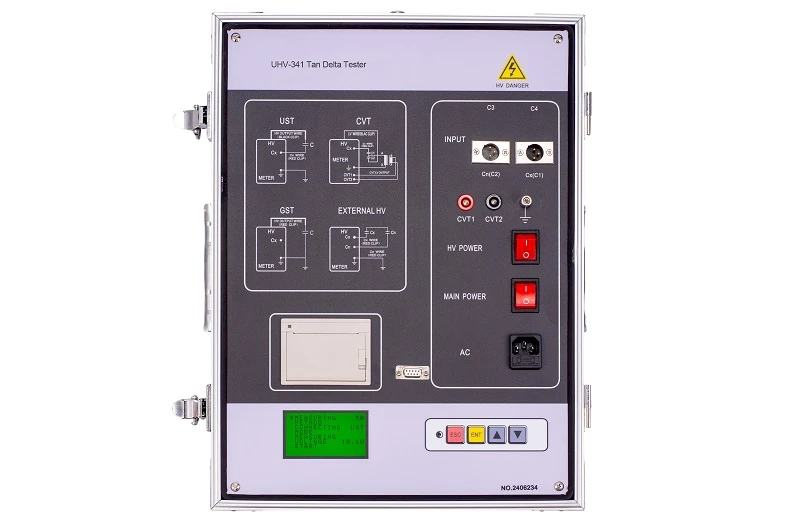

1. Pisač: Ispisuje podatke o mjerenju.
2. Prikaz: LCD zaslon od 128 × 64 koji prikazuje izbornike, upute i rezultate mjerenja.

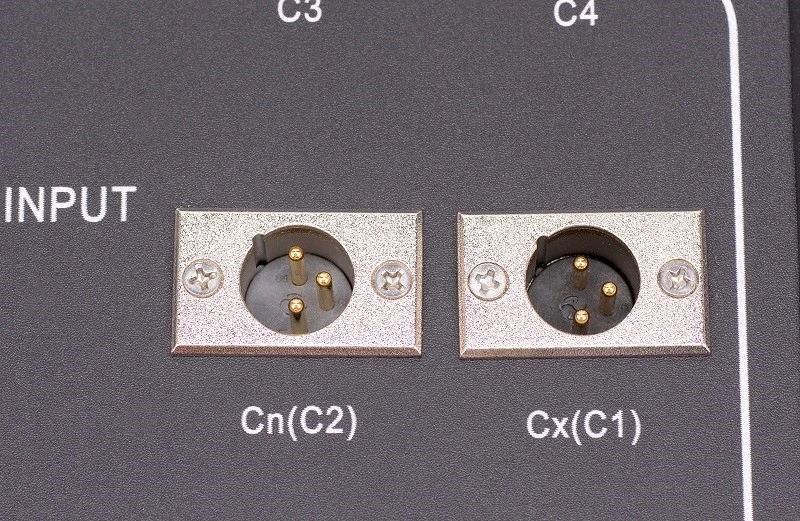

3. CX utičnica: Ulazni terminal mjerenja za ispitni signal. U pozitivnom ožičenju spojena je posebnim kabelom s niskim naponom s jednoslojnim štitom i posebnim aligatorskim kopčom, koji je pričvršćen na niži kraj ispitnog proizvoda. U obrnutom ožičenju, ovaj terminal ostaje nepovezano.
4. CN utičnica: Ulazni terminal mjerenja za vanjski standardni signal kapacitivnosti. Kada koristite unutarnji standard, ovaj terminal ostaje nepovezano.
5. CVT terminal: Posvećeni terminal za mjerenje CVT-a, koji služi kao trenutni izlazni terminal u metodi samootkrivanja.
6. Prizemna terminala: Mora biti spojena na zemlju pomoću žice za uzemljenje tijekom ispitivanja.
7. Prekidač napajanja: Uključuje i isključuje uređaj.
8. Utičnica: Port za ulaz napajanja, koji podržava AC 220V ± 10%, 50Hz, opremljen sigurnosnim odjeljkom.
9. Ključno područje: Uključuje gumbe"Povećanje", "Smanjenje", "Funkcija", "i"Potvrdi."
10. Nadogradnja sučelja za uklanjanje pogrešaka: Posvećeni port za nadogradnju firmvera i uklanjanje pogrešaka.
11. HV utičnica: Izlazni terminal visokog napona, spojen kabelom visokog napona na kraj visokog napona. Izlazi visoki napon od 10kV.
