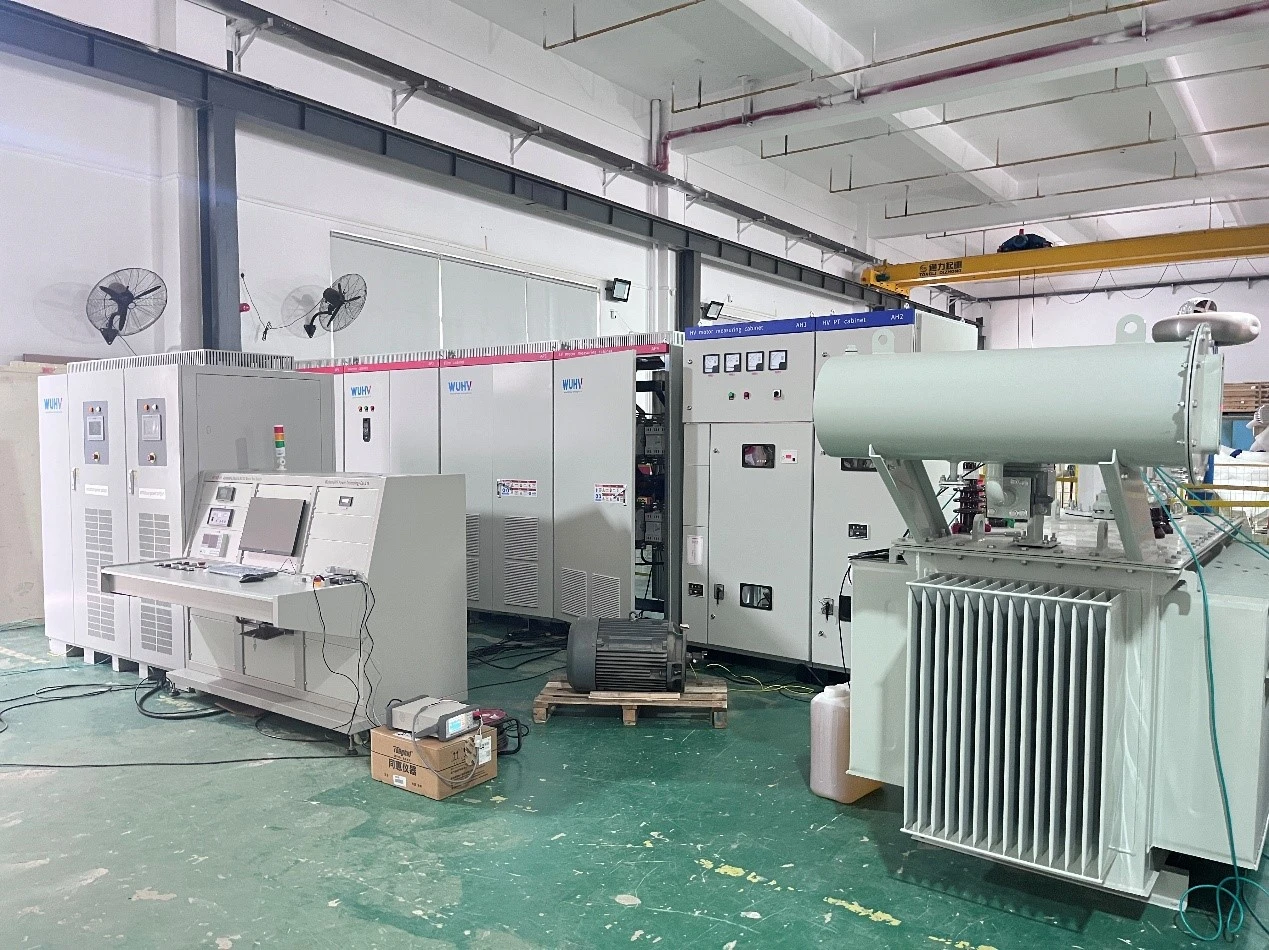

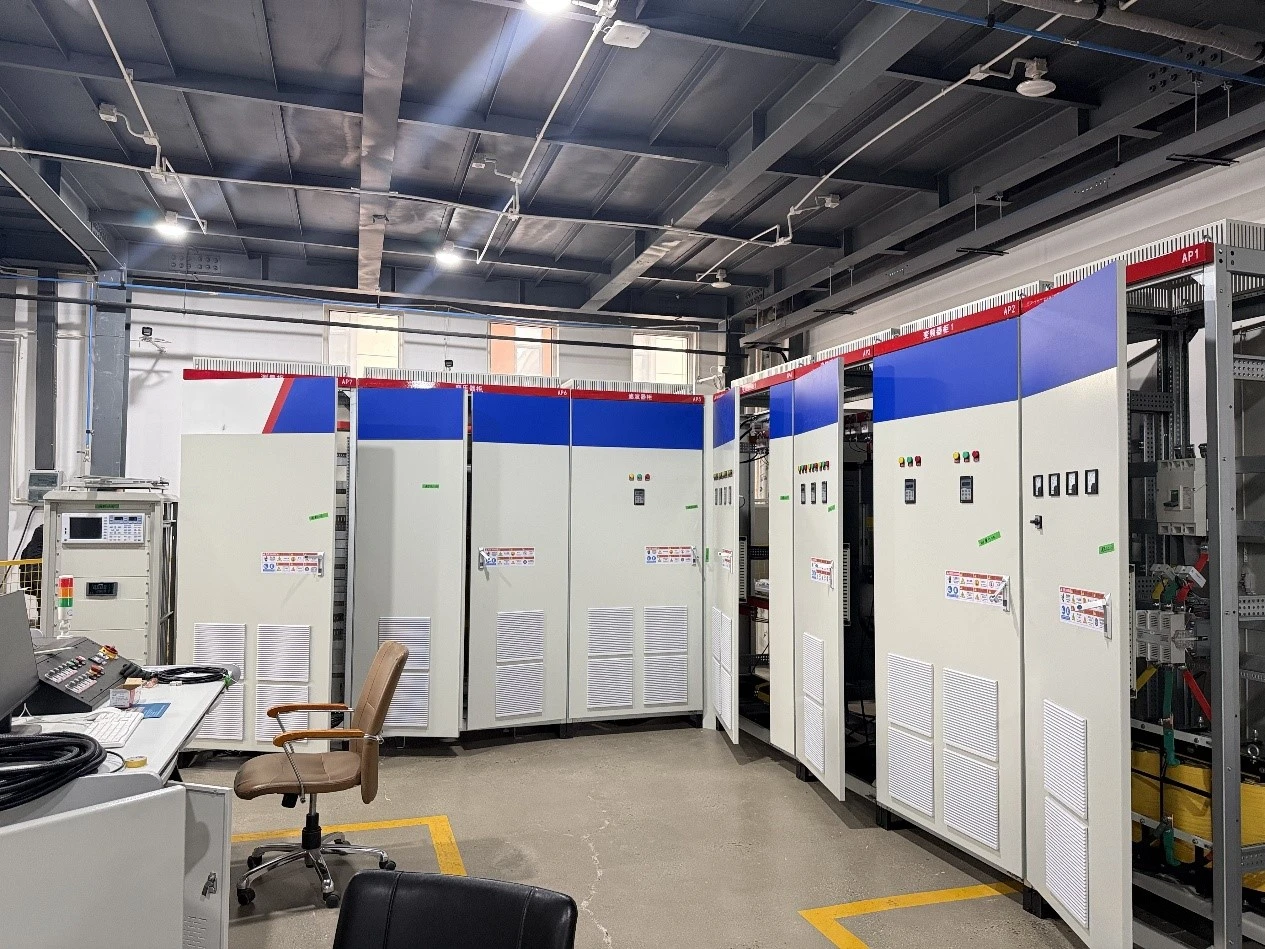

UHV-316 Ispitni uređaj za AC DC motor
Uvod u proizvodnju:
Ispitni stol za AC DC motor serije UHV-316 sveobuhvatna je obitelj specijaliziranih ispitnih stolova za motore, od kojih je svaki projektiran za određenu vrstu električnog motora, komponente ili srodnog proizvoda. Za razliku od univerzalnih testera koji pokušavaju pokriti sve tipove motora u jednoj šasiji, UHV-316 usvaja namjenski sustavni pristup. Ovo osigurava veću točnost testa, bržu propusnost, lakšu integraciju u automatizirane proizvodne linije i smislenije ocjene prolaznosti/padnosti prilagođene jedinstvenim karakteristikama svakog motora.
Ispitni stolovi statora i namota namota:Za ispitivanje statora, ispitni stol za istosmjerne motore serije UHV-316 uključuje stacionarne i proizvodne instrumente koji pokrivaju istosmjerni otpor (0,01 Ω – 2000 Ω, klasa 0,2), otpor izolacije (500 VDC, do 500 MΩ), ispitivanje namotaja impulsa (prenapon) do 3000 Vp s valnom frontom od 0,5 μs i AC hipot testiranje (400 V – 3000 VAC, struja curenja 0,05 mA – 100 mA). Ove ispitne klupe dostupne su u kompaktnim verzijama za prostorno ograničene stanice ili veće modele s prednjim učvršćenjem za proizvodnju velikih količina frakcijskih motora konjskih snaga koji se koriste u kućanskim aparatima, pumpama za vodu i električnim alatima.
Kompletna rutinska ispitivanja motora:Za potpuno sklopljene motore, stol za ispitivanje istosmjernih motora serije UHV-316 nudi namjenske sustave za rutinsko ispitivanje jednofaznih i trofaznih motora izmjenične struje, istosmjernih motora i istosmjernih motora bez četkica (BLDC). Jedna veza izvodi sve potrebne testove: otpor istosmjerne struje, otpor izolacije, impulsni namot, AC hipot, parametre praznog hoda (napon, struja, snaga, brzina, smjer) i izbornu simulaciju opterećenja. Ispitni stolovi za pumpe za vodu dodaju mjerenja protoka, tlaka i učinkovitosti. Za BLDC motore, posebni stolovi također hvataju povratne EMF valne oblike, signale Hallovog senzora, FG izlaz i poravnanje (kut) – podržavajući i senzorski dizajn i dizajn bez senzora.
Odobrenje tipa i stolovi za ispitivanje učinkovitosti:Kada je potrebna dublja karakterizacija, serija UHV-316 nudi sustave za ispitivanje tipa za AC motore i generatore. Ovi stolovi mjere učinkovitost prema IEC 60034‑2‑1 / GB/T 1032, porast temperature (metoda termoelementa ili otpora), krivulje zakretnog momenta i brzine (T‑n), uključujući zakretni moment pri povlačenju i zakretni moment, krivulje struje/zakretnog momenta blokiranog rotora, gubitke u željezu i trenju bez opterećenja te gubitke od lutajućeg opterećenja. Za generatore namjenski ispitni stolovi dodaju karakterizaciju sustava pobude, karakteristike kratkog spoja i otvorenog kruga u stabilnom stanju, mjerenje regulacije napona, analizu izobličenja valnog oblika i ispitivanje prekostruje.
Specijalizirani ispitni stolovi i stolovi na razini komponenti: Osim kompletnih motora, ispitni stol za AC DC motor serije UHV-316 uključuje ispitne stolove za specifične komponente i primjene:
- Tester šipki rotora od lijevanog aluminija – detektira slomljene, nakošene ili nedostatne šipke rotora pomoću visokopreciznog senzora i rotirajućeg učvršćenja (promjer rotora 20 – 160 mm, do 50 bara).
- Ispitni uređaj za vučne motore dizala – ispituje sinkrone motore s trajnim magnetima s kočnicama, uključujući otpor namota motora, otpor kočionog svitka, mjerenje termistora, hvatanje valnog oblika povratnog EMF-a, kontrolu praznog hoda i opterećenja u zatvorenoj petlji i ispitivanje kočnog momenta/razmaka.
- Ispitni stol za automobilske elektropokretače – mjeri napon/struju uvlačenja i zadržavanja, brzinu u praznom hodu, moment opterećenja (do 250 N·m), struju pokretanja (do 3000 A) i snagu.
- Tester motora glavčine električnog bicikla – dodaje mjerenje radijalnog/aksijalnog odstupanja tijekom koraka praznog hoda i opterećenja, plus povratnu EMF i analizu Hallovog signala.
- Ispitivač elektromagnetskih kočnica – obavlja mjerenje predgrijavanja, uhodavanja, razmaka kočnica, odstupanja vratila i dinamičkog momenta (raspon senzora do 3000 N·m).
Prilagodba i integracija proizvodnje:Svaki ispitni uređaj u UHV-316 seriji AC DC Motor Test Bench može se prilagoditi za nazivnu snagu (od 60 W do preko 3 MW), napon (24 V do 10 kV), brzinu (0 – 24 000 o/min) i specifične sekvence ispitivanja. Stolovi su dostupni kao samostalni instrumenti ili potpuno integrirani s uređajima, pokretnim trakama, skeniranjem crtičnog koda i PLC/host komunikacijom za automatizirane proizvodne linije. Svi sustavi rade na industrijskom računalu sa sučeljem temeljenim na Windowsima, nudeći jednokratno ožičenje, automatsku procjenu prošao/nije prošao, pohranu podataka i izvoz u Excel. Modularni dizajn pojednostavljuje održavanje i kalibraciju.
ProizvodZnačajke
1. Namjenski ispitni stolovi za svaki tip motora
Za razliku od univerzalnih testera koji prisiljavaju sve tipove motora na jednu platformu, UHV-316 serija AC DC Motor Test Bench nudi namjenske ispitne stolove za svaku primjenu. Odvojeni sustavi dostupni su za statore, potpuno sklopljene motore (AC/DC/BLDC), pumpe za vodu, istosmjerne motore bez četkica, rotore od lijevanog aluminija, vučne motore dizala, automobilske elektropokretače i solenoidne kočnice. Ovaj namjenski pristup pruža veću točnost testa, kraće vrijeme ciklusa i smislenije kriterije za prolaz/pad.
2. Sveobuhvatna pokrivenost testom
Ovisno o specifičnom modelu stola, ispitni stol za AC DC motor serije UHV-316 pokriva cijeli niz zahtjeva za ispitivanje motora:
Električna sigurnost:DC otpor, izolacijski otpor, AC hipot (dielektrična čvrstoća), impulsni namot (napon/djelomično pražnjenje)
Performanse:Parametri bez-opterećenja (napon, struja, brzina, snaga), karakteristike opterećenja, krivulje zakretnog momenta-brzine (T-n), mapiranje učinkovitosti, porast temperature
Specifično za motor-:Povratni EMF valni oblik, signali Hall senzora, FG izlaz, poravnanje (kut) za BLDC motore; otpor kočnog svitka, kočni moment i zračni raspor za vučne motore dizala
Proširene aplikacije:Protok, tlak i učinkovitost za pumpe za vodu; radijalno/aksijalno odstupanje za motore u glavčini; povucite-in/zadržite-napon/struju za automobilske elektropokretače
3. Visoka točnost i širok raspon mjerenja
Ispitni uređaj AC DC motora serije UHV-316 održava točnost koja je vodeća u klasi u svim parametrima ispitivanja:
DC otpor: Klasa 0,2 (0,01 Ω – 2000 Ω, auto-rangiranje)
Otpor izolacije: ±5 % FS (500 VDC, 5 – 500 MΩ)
AC hipopot: ±2 % FS (400 – 3000 VAC, curenje 0,05 – 100 mA)
Električna mjerenja (napon/struja/snaga): Klasa 0,5 ili bolja
Zakretni moment: ±0,2 % (ovisno-o senzoru)
Brzina: ±0,1 % iznad 1800 o/min
Nazivna snaga podržava od 60 W do preko 3 MW, napon od 24 V do 10 kV i brzinu do 24.000 o/min.
4. Dizajn-orijentiran na proizvodnju
Svaki ispitni uređaj u seriji UHV-316 AC DC Motor Test Bench napravljen je za stvarna proizvodna okruženja:
Jedno-ožičenje – spojite motor jednom i pokrenite sve testove automatski
Kratka vremena ciklusa – optimizirane testne sekvence minimiziraju vrijeme mirovanja
Učvršćenje-spremno – prednji učvršćivači dostupni za veliko{1}}opterećenje statora i motora
Kompaktni ili samostojeći-opcijski modeli za prostorom-ograničene stanice, puni ormari za proizvodne linije
5. Industrijsko računalo s Windows operativnim sustavom
Sve testne stolove UHV-316 AC DC motora napaja industrijsko računalo koje pokreće izvršnu jedinicu za testiranje temeljenu na Windowsu. Značajke uključuju:
Prikaz svih rezultata ispitivanja i valnih oblika- u stvarnom vremenu
Automatska prosudba prošao/nije prošao prema pohranjenim granicama tolerancije
Pohranjivanje podataka na solid{0}}disku (60 GB ili više)
Izvoz u Excel za daljnju analizu i izvješćivanje o kvaliteti
Podrška za skeniranje crtičnog koda za sljedivost
6. Modularna arhitektura za jednostavno održavanje
Sustav ima modularnu hardversku strukturu. Svaki ispitni modul (otpor, hipot, prenapon, analizator snage, itd.) radi neovisno. Ovaj dizajn nudi:
Pojednostavljeno rješavanje problema – izolirajte neispravan modul bez rastavljanja cijelog stola
Lakša kalibracija – kalibrirajte svaki modul zasebno
Fleksibilne nadogradnje – dodajte ili zamijenite module kako se zahtjevi testiranja razvijaju
7. Prilagodljivost za specifične potrebe korisnika
Svaki UHV-316 ispitni uređaj za AC DC motor može se prilagoditi kupčevom točnom tipu motora, obujmu proizvodnje i standardima ispitivanja:
Prilagođene testne sekvence i vremena zadržavanja
Poseban dizajn učvršćenja za jedinstvene oblike motora ili raspored terminala
Dodatni senzori (protok, pritisak, vibracija, buka)
Komunikacija s PLC-om, glavnim sustavom ili MES-om za automatizirane proizvodne linije
Sukladnost s međunarodnim standardima: IEC 60034-2-1, GB/T 1032, IEEE 112, CSA390 i drugima
8. Pouzdan i-prikladan za operatera
Uz automatsku indikaciju prolaza/neuspjeha, zvučnih alarma i jednostavnog korisničkog sučelja, ispitni stol za AC DC motor serije UHV-316 smanjuje vrijeme obuke operatera i eliminira subjektivnu prosudbu. Modularni dizajn i samodijagnostičke rutine dodatno poboljšavaju vrijeme rada, čineći ove ispitne stolove prikladnima za proizvodna okruženja 24/7.
Scenariji primjene
1. Proizvodnja statora
Primjena:In-linijski ili izvan-line ispitivanja statora motora prije konačne montaže.
Ispitni predmeti:Istosmjerni otpor, izolacijski otpor, impulsni namot (prenapon/djelomično pražnjenje), AC hipot.
Tipični korisnici:Prodavaonice namota statora, proizvođači originalne opreme motora, dobavljači motora za kućanske aparate.
Formati:Stalni instrumenti za-prostorno ograničene postaje; uređaji-opremljeni ispitivači za-velike proizvodne linije.
2. Rutinsko ispitivanje gotovih motora
Primjena:100% kraj--testiranja linije za sklopljene motore.
Pokriveni tipovi motora:Jednofazni- i tro-fazni indukcijski motori, istosmjerni motori, istosmjerni motori bez četkica (BLDC), sinkroni motori s trajnim magnetima (PMSM).
Ispitni predmeti:Istosmjerni otpor, otpor izolacije, impulsni namot, izmjenična hipopotencija, napon/struja bez opterećenja/snaga/brzina, smjer (rotacija), izborno ispitivanje opterećenja.
Tipični korisnici:Proizvođači-motora opće namjene, proizvođača pumpi, proizvođača ventilatora i puhala.
3. Ispitivanje vodene pumpe
Primjena:Provjera rada električnih pumpi (čiste vode, kanalizacije, cirkulacijske pumpe itd.).
Ispitni predmeti:Sva rutinska ispitivanja motora plus protok (1–50 m³/h), tlak (0,1–0,6 MPa), hidraulička učinkovitost.
Tipični korisnici:Tvornice vodenih pumpi, dobavljači opreme za navodnjavanje, proizvođači HVAC pumpi.
4. Ispitivanje istosmjernog motora bez četkica (BLDC).
Primjena:Sveobuhvatno testiranje BLDC motora koji se koriste u električnim alatima, ventilatorima, pumpama, automobilskim aplikacijama i kućanskim aparatima.
Specifične ispitne stavke:
Samo stator:Otpor, izolacija, hipopot, prenapon.
Samo rotor:Poravnanje (kut), KE vrijednost (povratna EMF konstanta), radni ciklus.
Kompletan motor:Napon/struja/brzina bez opterećenja, izvedba opterećenja, valni oblik povratnog EMF-a, signali Hallovog senzora, FG izlaz, smjer (naprijed/natrag).
Tipični korisnici:Proizvođači električnih alata, proizvođači električnih ventilatora, dobavljači BLDC motora za automobile i kućanske aparate.
5. Ispitivanje vučnog motora dizala
Primjena:Ispitivanje učinkovitosti i sigurnosti sinkronih vučnih motora s trajnim magnetima i elektromagnetskim kočnicama.
Ispitni predmeti:Otpor namota motora, otpor svitka kočnice, mjerenje termistora, otpor izolacije (motor i kočnica), hipopotizmjenična struja (motor i kočnica), hvatanje valnog oblika povratnog EMF-a, kontrola bez{0}}opterećenja i opterećenja zatvorena-petlja, moment kočnice, zračni raspor kočnice, odstupanje vratila.
Tipični korisnici:Proizvođači motora za dizala, integratori sustava za dizala.
6. Ispitivanje motora pokretača automobila
Primjena:Kraj--linije i validacija performansi za 12 V / 24 V startne motore.
Ispitni predmeti:Povlačenje-napona i struje, zadržavanje-napona i struje,-brzina bez opterećenja, moment opterećenja (0–250 N·m), struja pokretanja (0–3000 A), izlazna snaga (2–10 kW), mjerenje brzine (bez-opterećenja do 15.000 o/min, opterećenje do 3000 o/min).
Tipični korisnici:Proizvođači autopokretača, radionice za preradu, dobavljači električnih sustava za vozila.
7. Ispitivanje motora glavčine električnog bicikla
Primjena:Kontrola kvalitete za motore s izravnim-pogonom i mjenjačem koji se koriste u e-biciklima i skuterima.
Ispitni predmeti:Tro{0}}otpor, izolacijski otpor, izmjenična hipopotencija, brzina/smjer bez{1}}opterećenja, radijalno odstupanje, aksijalno odstupanje, ispitivanje opterećenja (zakretni moment u odnosu na brzinu), povratni EMF valni oblik, signali Hallovog senzora.
Tipični korisnici:Proizvođači motora za e-bicikle, dobavljači pogonskih sustava za skutere.
8. Ispitivanje tipa generatora
Primjena:Karakterizacija performansi trofaznih sinkronih-generatora bez četkica i generatorskih setova (dizel, benzin, plin).
Ispitni predmeti:Istosmjerni otpor, izolacijski otpor, izmjenična hipopotencija, prenaponsko ispitivanje, karakteristika otvorene{0}}petlje (bez-zasićenja opterećenja), karakteristika tro-stacionarnog-stanja kratkog-spoja, karakteristike sustava pobude, regulacija napona, izobličenje valnog oblika (faktor sinusoidnog izobličenja), porast temperature, ispitivanje preopterećenja, mjerenje buke i vibracija.
Tipični korisnici:Proizvođači generatora, sastavljači agregata, radionice za održavanje elektrana.
9. Ispitivanje rotora od lijevanog aluminija (s kavezom).
Primjena:Otkrivanje grešaka u lijevanju u polugama rotora prije montaže motora.
Defekti koji se mogu otkriti:Slomljene šipke, nakošene šipke, nedovoljna ispuna šipki, poroznost.
Tehnički podaci:Promjer rotora 20–160 mm, visina hrpe do 160 mm, broj šipki 5–50, ispitna brzina ~350 o/min.
Tipični korisnici:Ljevaonice, proizvođači motora koji koriste rotore-livene pod pritiskom.
10. Ne-standardna automatizacija i prilagođeni sustavi testiranja
Primjena:Potpuno prilagođene ispitne stanice integrirane u automatizirane proizvodne linije.
Mogućnosti:Robotski utovar/istovar, pregled vida, PLC/HMI kontrola, praćenje crtičnog koda, učitavanje MES podataka, pozicioniranje-na temelju kamere.
Tipični korisnici:Po-velike tvornice za proizvodnju motora, linije za automobilske komponente, projekti pametnih tvornica.
11. Laboratoriji za istraživanje i razvoj i homologaciju tipa
Primjena:Detaljna-karakterizacija motora za razvoj novih proizvoda, certificiranje i testiranje sukladnosti.
Tipični testovi:Mapiranje učinkovitosti (prema IEC/GB/CSA standardima), krivulja porasta temperature, krivulja okretnog momenta-brzine (T-n) uključujući povlačenje-gore i moment kvara, struju blokiranog rotora/moment preko kuta, određivanje gubitka rasipnog opterećenja, harmonijsku analizu.
Tipični korisnici:Centri za dizajn motora, sveučilišni laboratoriji,-kuće za testiranje trećih strana, certifikacijska tijela.
FAQ
P: Je li UHV-316 AC DC motor Test Bench jedan univerzalni tester ili postoje različiti modeli za različite motore?
O: UHV-316 AC DC motor Test Bench serija je namjenskih ispitnih stolova, a ne jedan univerzalni tester. Svaki model je namjenski-izgrađen za određeni tip motora ili komponente, kao što su statori, gotovi AC/DC motori, BLDC motori, pumpe za vodu, vučni motori dizala, automobilski starteri, rotori od lijevanog aluminija ili solenoidne kočnice. Ovaj namjenski pristup pruža veću točnost, kraće vrijeme ciklusa i smislenije rezultate ispitivanja u usporedbi s rješenjem "jedna-veličina-za sve".
P: Može li UHV-316 AC DC motor Test Bench testirati i jednofazne-fazne i trofazne motore?
O: Da. Ovisno o specifičnom modelu stola, stol za ispitivanje istosmjernih motora serije UHV-316 podržava i jednofazne i trofazne indukcijske motore izmjenične struje, kao i istosmjerne motore, BLDC motore i sinkrone motore s trajnim magnetima (PMSM). Prilikom upita navedite tip motora kako bismo vam mogli preporučiti ispravnu konfiguraciju.
P: Koje su standardne ispitne stavke uključene?
O: Standardne ispitne stavke razlikuju se ovisno o modelu stola, ali obično uključuju:
DC otpor (0,01 Ω – 2000 Ω, klasa 0,2)
Otpor izolacije (500 VDC, 5–500 MΩ)
Impulsno namotavanje / test prenapona (300–3000 Vp, 0,5 μs valna fronta)
AC hipot / dielektrična čvrstoća (400–3000 VAC, curenje 0,05–100 mA)
Parametri bez{0}}opterećenja (napon, struja, snaga, brzina, smjer rotacije)
Test opterećenja (okretni moment, brzina, učinkovitost – ovisno o modelu)
Za BLDC: povratni EMF valni oblik, Hallovi signali, FG izlaz, poravnanje
Za pumpe: protok, tlak, hidraulička učinkovitost
Za početak: povucite-in/zadržite-napon/struju, struju pokretanja, moment opterećenja
Dodatne ispitne stavke mogu se dodati na zahtjev, a sve se može cariniti prema zahtjevima kupca.
P: Mogu li se prilagoditi redoslijed testiranja i ograničenja prolaznosti/padljivosti?
O: Da. Softver UHV-316 AC DC Motor Test Bench softver omogućuje potpunu prilagodbu sekvenci ispitivanja, vremena zadržavanja, granica tolerancije i logike prosudbe. Možete pohraniti više profila motora i brzo se prebacivati između njih. Ovo je posebno korisno za proizvođače koji proizvode različite modele motora na istoj liniji.
P: Podržava li sustav integraciju automatizirane proizvodne linije?
O: Apsolutno. Ispitni uređaj za AC DC motor serije UHV-316 dizajniran je za samostalnu i potpuno automatiziranu integraciju. Značajke uključuju:
Komunikacija PLC-a / glavnog računala (Ethernet, RS232, RS485)
Podrška za skener crtičnog koda za sljedivost proizvoda
Automatsko aktiviranje učvršćenja
Pass/fail izlaz signala prema nizvodnoj opremi
Prijenos podataka u MES ili sustave upravljanja kvalitetom
Dostupna su i prilagođena rješenja za automatizaciju (robotski utovar, pregled vida, itd.).
P: Koji raspon snage i razine napona može podnijeti UHV-316?
O: Ispitni stol za AC DC motor serije UHV-316 pokriva vrlo širok raspon:
Snaga: od 60 W do preko 3 MW (prilagodljivo)
Napon: od 24 V do 10 kV (prilagodljivo)
Brzina: od 0 do 24.000 okretaja u minuti (prilagodljivo)
Frekvencija: od 0 do 1000 Hz (prilagodljivo)
Za preciznu preporuku navedite svoje specifikacije motora.
P: Pohranjuje li sustav testne podatke? Mogu li izvesti izvješća?
O: Da. UHV-316 AC DC motor Test Bench radi na industrijskom računalu s Windows-operativnim sustavom. Svi rezultati testiranja automatski se pohranjuju na interni solid-state disk (60 GB ili veći). Možete:
Pogledajte-rezultate i valne oblike u stvarnom vremenu na zaslonu
Dohvatite povijesne testne zapise prema datumu, seriji ili serijskom broju
Izvezite podatke u Excel za daljnju analizu ili izvješćivanje o kvaliteti
Ispis pojedinačnih ili skupnih izvješća o ispitivanju
P: Je li potrebna obuka za rad sa sustavom?
O: UHV-316 AC DC motor Test Bench ima intuitivno Windows-korisničko sučelje s jasnim indikatorima prolaza/pada. Većina operatera postane vješta nakon nekoliko sati obuke. Međutim, pružamo potpunu dokumentaciju i možemo organizirati obuku na licu mjesta ili na daljinu ako je potrebno.
P: Što ako trebam testirati tip motora koji nije naveden u katalogu?
O: Prilagodba je jedna od temeljnih prednosti AC DC motora serije UHV-316. Ako vaš motor ili komponenta nisu izričito navedeni, obratite nam se sa svojim specifikacijama. Možemo razviti namjenski ispitni uređaj ili modificirati postojeći dizajn kako bi zadovoljio vaše zahtjeve, uključujući posebna učvršćenja, senzore i sekvence ispitivanja.
P: Kako se održava sustav?
O: UHV-316 koristi modularnu hardversku arhitekturu. Svaki ispitni modul (otpor, hipot, prenapon, analizator snage, itd.) je neovisan, što znači:
Neispravni moduli mogu se zamijeniti bez rastavljanja cijele klupe
Svaki modul se može zasebno kalibrirati
Rutinsko održavanje je pojednostavljeno
P: Koje je tipično vrijeme isporuke za ispitni uređaj za UHV-316 AC DC motor?
O: Vrijeme isporuke ovisi o složenosti i razini prilagodbe. Standardne klupe obično se isporučuju unutar 60 radnih dana nakon potvrde narudžbe. Visoko prilagođeni sustavi (posebna oprema, integracija automatizacije, ne-standardni rasponi napona/snage) mogu zahtijevati duže.
