Uvod proizvoda

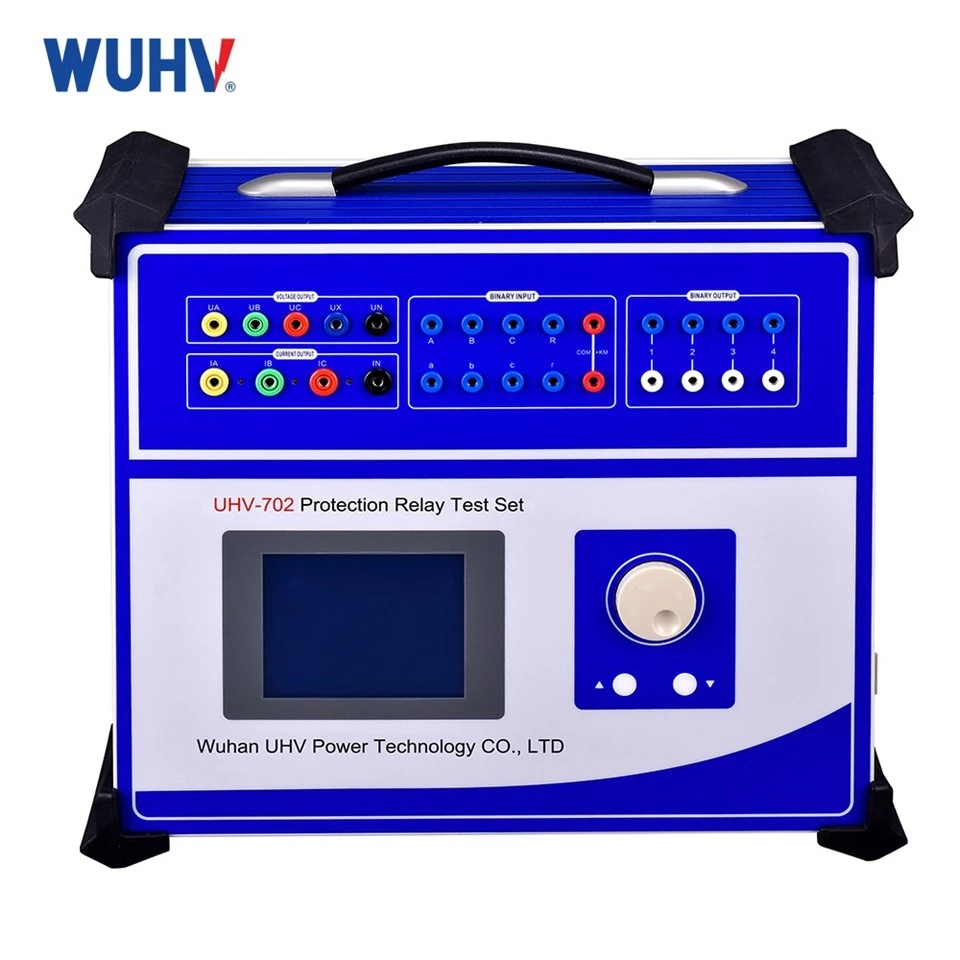

Ispitivač ubrizgavanja sekundarne struje profesionalna je ispitna oprema koja se posebno koristi za provjeru uređaja za zaštitu releja i sustava zaštite napajanja. Njegov princip rada je ubrizgavanje unaprijed postavljene sekundarne struje u zaštitni uređaj kako bi simulirao stanje elektroenergetske mreže kada se dogodi greška, pokrenite zaštitni uređaj za rad i bilježenje rezultata odgovora. Njegovi glavni scenariji upotrebe uključuju energetske kompanije, trafostanice, tvorničko održavanje i laboratorij za znanstvena istraživanja, a koriste se za potrebe za ispitivanje kao što su redovito održavanje opreme, testiranje provjere i simulacija grešaka kako bi se osigurala pouzdanost i sigurnost rada elektroenergetskog sustava.
Parametri proizvoda
Izlaz izmjenične struje
|
Izlazna preciznost |
0. 2 klasa |
|
Izlaz fazne struje (efektivna vrijednost) |
0-40A |
|
Izlaz trostruke struje (efektivna vrijednost) |
0-120A |
|
Dugoročna dopuštena operativna vrijednost fazna struja (efektivna vrijednost) |
10A |
|
Maksimalna izlazna snaga fazne struje |
420VA |
|
Izlazna snaga pri maksimalnom izlazu od tri- faza paralelna struja |
900VA |
|
Tri maksimalna izlaza paralelne struje dopušteno vrijeme rada |
10s |
|
Raspon frekvencije (temeljni val) |
20-1000 hz |
|
Harmonična frekvencija |
1 ~ 20 puta |
DC struja izlaz
|
Izlazna preciznost |
0. 2 klasa |
|
Izlazna struja |
{{0}} ± 10a/ faza, 0 ~ ± 30a/ tera |
|
Maksimalni izlazni napon opterećenja |
20V |
Izlaz izmjeničnog napona
|
Izlazna preciznost |
0. 2 klasa |
|
Izlaz faznog napona (efektivna vrijednost) |
0-120V |
|
Izlaz na naponu (efektivna vrijednost) |
0-240V |
|
Izlazni napon faznog napona/linijskog napona |
80VA/100VA |
|
Raspon frekvencije (temeljni val) |
20-1000 hz |
|
Harmonična frekvencija |
1 ~ 20 puta |
Izlaz istosmjernog napona
|
Izlazna preciznost |
0. 2 klasa |
|
Amplituda izlaza faznog napona |
0-±160V |
|
Amplituda izlaza napona |
0-±320V |
|
Izlazni napon faznog napona/linijskog napona |
70VA/140VA |
Prebacivanje količine i mjerenja vremena
|
trofazni |
bilješka |
|
|
Prebacivanje unosa |
7 Cesta |
prazan kontakt: 1 ~ 20ma, 24V |
|
potencijalni pristup kontaktu: "0": 0- +6 v; "1": +11 v - +250 v |
||
|
Prebacivanje izlaza |
2 za |
DC: 22 0 V ／ ／ 0. 2a; AC: 220V ／ 0,5A |
|
Mjerenje vremena |
Raspon mjerenja je 0. 1ms ~ 9999S |
Točnost mjerenja je 0. 1ms |
Težina volumena
|
trofazni |
|
|
Sveukupne dimenzije |
400 × 300 × 180 mm3 |
|
Jednostruka težina |
22kg |
|
Napajanje |
AC 220V ± 10%, 50 ／ 60Hz |
|
Temperatura okoliša |
-10 stupanj - +50 stupanj |
Značajke proizvoda
Izlaz struje visoke preciznosti
Pogreška trenutne točnosti ispitivača ubrizgavanja sekundarne struje može se kontrolirati unutar {{0}}. 5%. To je zato što izvorni modul precizne struje može ispisati potrebnu veličinu struje prema zadanoj vrijednosti kako bi se osiguralo da struja ostane stabilna, a kada trenutni izvorni modul izlazi struju struju, digitalni upravljački krug nadzirat će izlaznu vrijednost u stvarnom vremenu i usporediti je s postavljenom vrijednošću kako bi se utvrdila struja kako bi se zadržala točnost u roku od 0,5%. Takva kontrola preciznosti ne samo da može osigurati stabilnost ispitivača u različitim uvjetima simulacije grešaka, već također izbjegavati lažne reakcije opreme za zaštitu releja uzrokovane pogreškama opreme.
Multifunkcionalna upravljačka ploča
Ispitivač ubrizgavanja sekundarne struje opremljen je multifunkcionalnom upravljačkom pločom, koja integrira više funkcija poput trenutne regulacije, postavljanja grešaka i praćenja podataka u stvarnom vremenu, čineći postupak ispitivanja jednostavnijim i učinkovitijim, bez potrebe za često zamjenom opreme ili prilagođavanja različitih parametara, ušteda vremena ispitivanja i smanjujući rizik od pogrešaka.

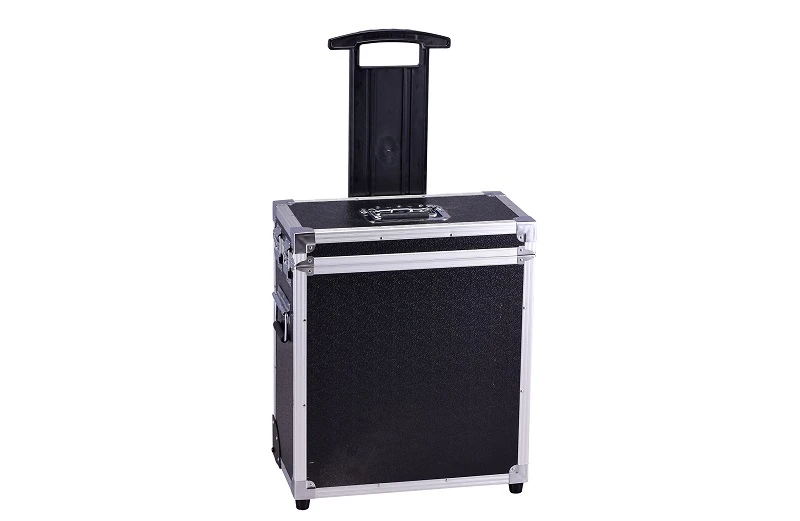

Prijenosni dizajn
Ispitivač ubrizgavanja sekundarne struje prihvaća dizajn prijenosnog okvira, težina se obično kontrolira unutar 10-15 kg, a opremljen je prijenosnom ručkom, što je prikladno za operatore da prevoze na različita mjesta ispitivanja. Prijenosni dizajn zadovoljava potrebe svakodnevnog održavanja i puštanja u pogon elektroenergetskog sustava, jer su energetske postrojenja obično široko raspodijeljena, a fiksna oprema je teško ispuniti zahtjeve mobilnog ispitivanja.

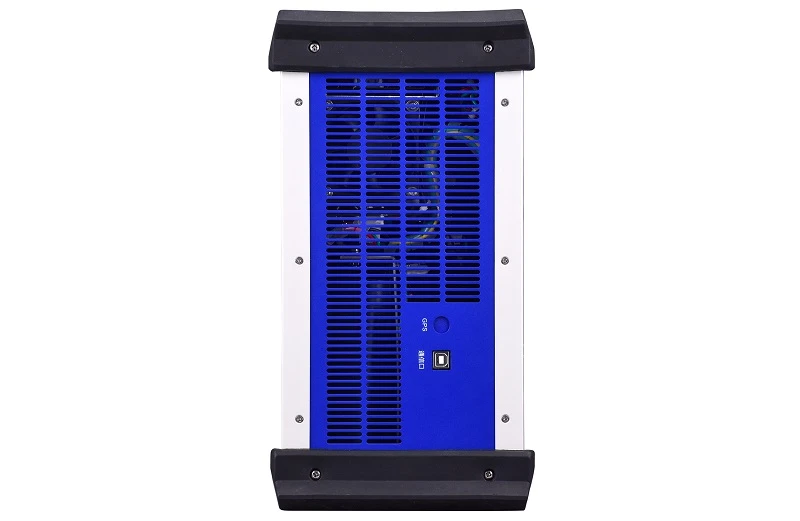

Sustav za kontrolu temperature
Kako bi se osigurao stabilan rad opreme u različitim okruženjima, ispitivač sekundarne struje ima ugrađeni sustav za kontrolu temperature, koji može automatski otkriti unutarnju temperaturu opreme i pokrenuti ventilator za hlađenje kada se postavi postavljena temperatura kako bi se spriječilo da se unutarnje elektroničke komponente pregrijavaju i uzrokuju točnost kako bi se smanjila.
Automatska zaštita grešaka
Ispitivač ubrizgavanja sekundarne struje ima unutarnji krug praćenja koji u stvarnom vremenu može otkriti parametre ključeva poput izlaza, temperature i napona. Kada sustav otkrije nenormalnu situaciju, poput struje naglo prelazi postavljeni raspon od 100A, ili unutarnja temperatura uređaja premašuje sigurnosni prag (poput 70 stupnjeva), uređaj će odmah prestati izbaciti struju i izdavati alarm kako bi izbjegao lažni rad relejne zaštite zbog nadmoći i osiguravajući sigurnost i opremu.
