Predstavljanje proizvoda

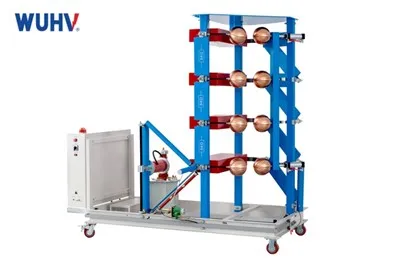

Set za testiranje impulsnog napona munje je uređaj za napajanje koji oponaša munje i radni prenapon i druge impulsne napone. Uglavnom se koristi u testovima otpornosti na izolacijski impuls i proboj dielektričnog impulsa, pražnjenja i drugim ispitivanjima za ispitivanje izolacijskih svojstava energetske opreme. Simulacijom različitih valnih oblika kao što je puni val napona impulsa munje, val prekida napona impulsa munje i radni val napona impulsa, generator impulsa munje može točno procijeniti odziv energetske opreme pod uvjetima ekstremnog napona.

Tehnički parametri

Razina napona	Konfiguracija	Ispitni objekt
100kV/5kJ
200kV5kJ	Nema uređaja za skraćivanje, osciloskopa ili akvizicijske kartice	6-10KV sklopke razine i izolatori; Ispitivanje punog vala napona impulsa munje, valni oblik 1,2/50us
200kV10kJ	Nema uređaja za skraćivanje, osciloskopa ili akvizicijske kartice	6-10KV sklopke razine i izolatori; I ispitivanje punog vala napona impulsa munje za transformatore i zajedničke induktore bez zahtjeva za ispitivanje prekida, valni oblik 1,2/50us
200kV10kJ	Postoji uređaj za skraćivanje, osciloskop Tektronix 1102 ili akvizicijska kartica	6-10KV sklopke razine i izolatori; I ispitivanje napona impulsa munje punog vala za transformatore i zajedničke induktore sa zahtjevima valnog oblika od 1,2/50us; Cut val 2-6us
300kV7,5kJ	Nema uređaja za skraćivanje, osciloskopa ili akvizicijske kartice	10-35KV sklopke razine i izolatori; Ispitivanje punog vala napona impulsa munje, valni oblik 1,2/50us
300kV15kJ	Nema uređaja za skraćivanje, osciloskopa Tektronix 1102 ili akvizicijske kartice	10-35KV sklopke razine i izolatori; Ispitivanje impulsnog napona munje s punim valom za transformatore i zajedničke induktore bez zahtjeva za ispitivanje prekida valnog oblika, valni oblik 1,2/50us
300kV15kJ	300kV jedno-prekidni uređaj, osciloskop ili akvizicijska kartica	10-35KV sklopke razine i izolatori; I ispitivanje napona impulsa munje punog vala za transformatore i zajedničke induktore sa zahtjevima valnog oblika od 1,2/50us; Cut val 2-6us
300kV30kJ	300kV jednostupanjski -uređaj za isključivanje, Tektronix 2012 osciloskop ili akvizicijska kartica	10-35KV sklopke razine i izolatori; I ispitivanje napona impulsa munje punog vala za transformatore i zajedničke induktore sa zahtjevima valnog oblika od 1,2/50us; Cut val 2-6us
400kV10kJ	Nema uređaja za skraćivanje, osciloskopa	10-35KV sklopke razine i izolatori; Ispitivanje punog vala napona impulsa munje, valni oblik 1,2/50us
400kV20kJ	400kV jedno{1}}prekidni uređaj, osciloskop	10-35KV sklopke razine i izolatori; I ispitivanje napona impulsa munje punog vala za transformatore i zajedničke induktore sa zahtjevima valnog oblika od 1,2/50us; Cut val 2-6us
400kV20kJ	Nema uređaja za skraćivanje, osciloskopa ili akvizicijske kartice	10-35KV sklopke razine i izolatori; I ispitivanje punog vala napona impulsa munje za transformatore i zajedničke induktore bez zahtjeva za ispitivanje prekida, s valnim oblikom od 1,2/50us;
400kV30kJ	300kV jedno{1}}prekidni uređaj, osciloskop	10-35KV sklopke razine i izolatori; I ispitivanje napona impulsa munje punog vala za transformatore i zajedničke induktore sa zahtjevima valnog oblika od 1,2/50us; Cut val 2-6us
400kV40kJ	Nema uređaja za skraćivanje, osciloskopa ili akvizicijske kartice	10-35KV sklopke razine i izolatori; I ispitivanje napona impulsa munje punog vala za transformatore i zajedničke induktore sa zahtjevima valnog oblika od 1,2/50us; Cut val 2-6us
600kV15kJ	600kV jedno-uređaj za strmljenje, kartica za prikupljanje	10-35KV prekidač razine; I ispitivanje punog vala napona impulsa munje izolatora sa zahtjevima ispitivanja strmog vala, valni oblik 1,2/50us; Strmi val
600kV30kJ	400kV jedno{1}}prekidni uređaj, osciloskop	10-66KV sklopke razine i izolatori; I ispitivanje napona impulsa munje punog vala za transformatore i zajedničke induktore sa zahtjevima valnog oblika od 1,2/50us; Cut val 2-6us
500kV30kJ	Jednostupanjski uređaj za skraćivanje, osciloskop
800kV20kJ		10-110KV sklopke razine i izolatori; Ispitivanje impulsnog napona munje s punim valom za transformatore i zajedničke induktore bez zahtjeva za ispitivanje prekida valnog oblika, valni oblik 1,2/50us
800kV40kJ	Nema uređaja za skraćivanje, osciloskopa	10-110KV sklopke razine i izolatori; Ispitivanje impulsnog napona munje s punim valom za transformatore i zajedničke induktore bez zahtjeva za ispitivanje prekida valnog oblika, valni oblik 1,2/50us
800kV40kJ	Uređaj za isključivanje 800kV, osciloskop	10-110KV sklopke razine i izolatori; I ispitivanje napona impulsa munje punog vala za transformatore i zajedničke induktore sa zahtjevima valnog oblika od 1,2/50us; Cut val 2-6us
800kV80kJ	Uređaj za isključivanje 800kV, osciloskop	10-110KV sklopke razine i izolatori; I ispitivanje napona impulsa munje punog vala za transformatore i zajedničke induktore sa zahtjevima valnog oblika od 1,2/50us; Cut val 2-6us

Mjere predostrožnosti

1. Osigurajte da je oprema dobro uzemljena kako biste izbjegli strujni udar uzrokovan lošim uzemljenjem.
2. Operateri trebaju posjedovati odgovarajuće sigurnosno znanje i vještine, biti upoznati s radnim koracima i mjerama opreza opreme.
3. Tijekom uporabe potrebno je održavati sigurnu udaljenost kako biste izbjegli ozljede od uređaja za pražnjenje generatora impulsa munje.
4. Nakon uporabe, potrebno je odmah isključiti generator impulsa munje i izvršiti radove na održavanju opreme.

Održavanje opreme

1. Kako bi se osigurala osobna sigurnost i sigurnost opreme, potrebno je redovito održavati generator. Kako bi se izbjeglo nakupljanje prašine, generator treba redovito brisati, posebno površine izolacijske platforme, izolacijske šipke itd. treba održavati čistima.
2. Tijekom rada i mirovanja generator treba zaštititi od vlage. Kada je vlažnost okolnog zraka previsoka dulje vrijeme, treba ga prozračiti i osušiti.
3. Nakon razdoblja korištenja, ulje za podmazivanje treba dodati svakom dijelu mehaničkog prijenosa.
4. Poluvodičku boju na površini gornje keramičke čahure u blizini srednje prirubnice visoko{1}}naponskog ispravljačkog transformatora treba dobro zaštititi; Ako postoji jaka korona zbog istrošenosti ili kvara, treba raspršiti poluvodičku boju protiv korone kako bi korona zapravo nestala.
5. Ako dođe do curenja ulja ili nenormalne buke u komponentama generatora, treba ga prestati koristiti. Može se vratiti u uporabu tek nakon popravka i prolaska testa.
6. Ako sustav impulsa paljenja ne radi ispravno, provjerite postoje li kratki spojevi ili otvoreni krugovi u različitim dijelovima sustava impulsa paljenja i riješite ih.
